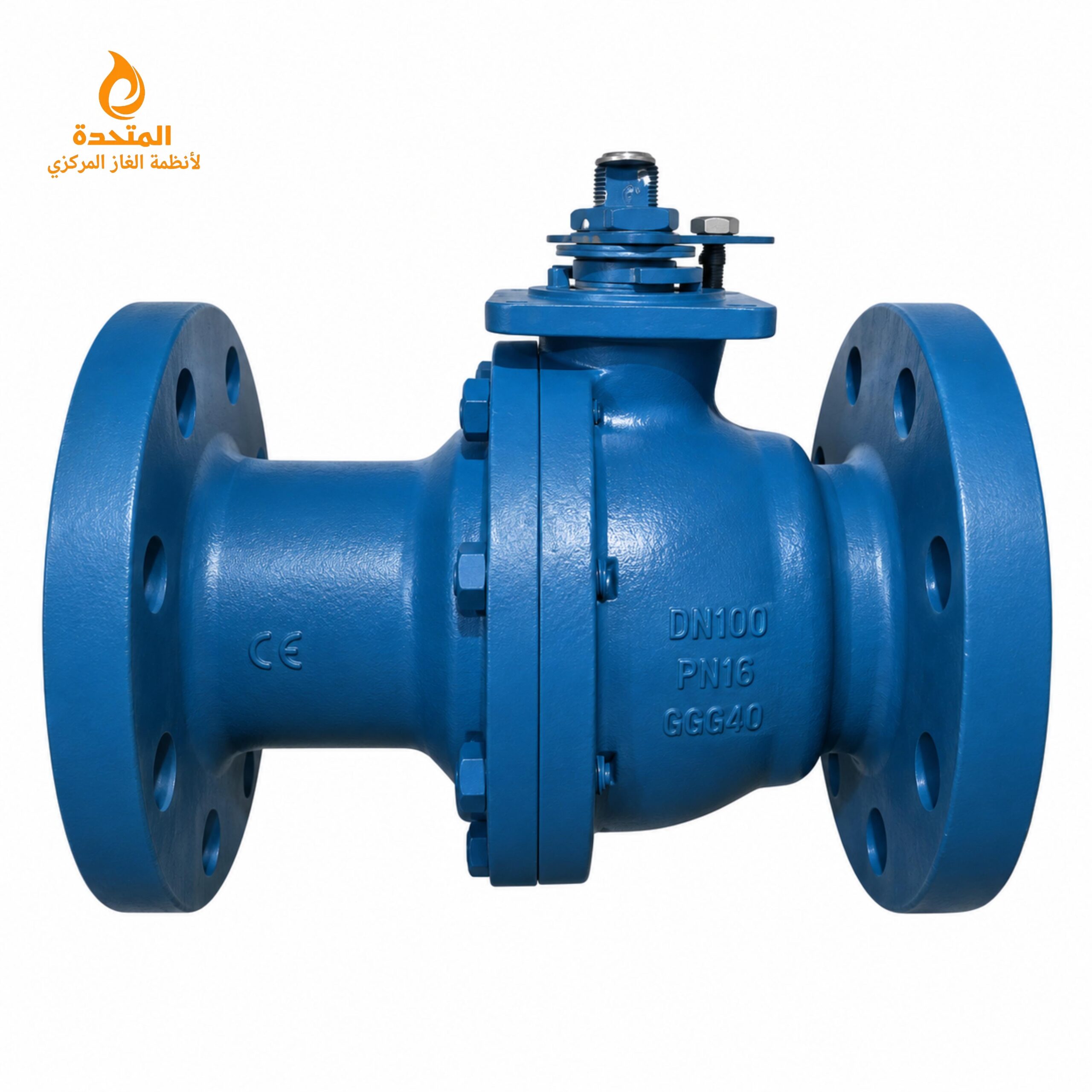

محبس غاز 3 بوصة فلانشة DN100 PN16 لأنظمة الغاز المركزي

محبس غاز 3 بوصة فلانشة DN100 PN16 لانظمة الغاز المركزي هو محبس كرة صناعي مخصص لتطبيقات خطوط الغاز والتمديدات التي تتطلب وصلة فلنجية وتصنيف ضغط اسمي PN16، أي 16 بار. ويُستخدم هذا النوع من المحابس في شبكات الغاز المركزية والمشروعات التجارية والصناعية، مع اختلاف المواد والاعتمادات والتصميم التفصيلي من شركة مصنعة إلى أخرى.

وبالإضافة إلى ذلك، تتوفر محابس غاز فلانشة DN100 PN16 بتصميم Full Bore في بعض الموديلات، بينما تتوفر موديلات أخرى بفتحة مخفضة؛ لذلك يجب مطابقة المنتج الفعلي مع مواصفات المشروع قبل التوريد. وتوجد نماذج DN100 PN16 مخصصة للغاز الطبيعي وغاز LPG وبوصلة فلانشة PN16، وبعضها حاصل على اعتماد DVGW للغاز.

محبس كرة غاز فلنشة DN100 PN16

يُعد Ball Valve DN100 PN16 من الحلول الشائعة لعزل خطوط الغاز والتحكم في مرور الوسط داخل الخط. يعتمد المحبس على كرة دوارة داخل الجسم، وبالتالي يمكن الوصول إلى وضع الفتح أو الإغلاق عن طريق آلية التشغيل المخصصة للموديل.

كما أن تصميم الفتح الكامل Full Bore، عندما يكون متوفرًا في النسخة المطلوبة، يعني أن مسار التدفق الداخلي لا يتضمن تضييقًا اسميًا كبيرًا في منطقة الكرة، وهو ما قد يساعد على تقليل فقد الضغط مقارنةً بالتصميمات ذات الفتحة المخفضة. وتعرض بعض المحابس الصناعية DN100 PN16 الخاصة بالغاز تصميم Full Bore تحديدًا لهذا الغرض.

وصلة فلانشة PN16

يتميز المحبس بوصلة فلنجية Flanged Connection من الجانبين، مع تصنيف ضغط PN16. ويُستخدم هذا النوع من التوصيل في خطوط الأنابيب الصناعية وأنظمة الغاز التي تحتاج إلى وصلة فلنجية ثابتة وقابلة للفك والصيانة.

وعادةً ما تكون أبعاد الفلانشات وعدد ومقاسات ثقوب المسامير مرتبطة بالمعيار المستخدم في المنتج، ولذلك لا ينبغي اعتماد أبعاد فلانشة DN100 من جدول عام على أنها أبعاد المحبس نفسه إلا بعد الرجوع إلى الداتا شيت الخاصة بالموديل. على سبيل المثال، توجد منتجات DN100 PN16 تستخدم EN 1092-1 أو DIN PN16 بحسب الشركة والتصميم.

استخدام المحبس في أنظمة الغاز المركزي

يمكن استخدام محبس الغاز DN100 PN16 في التطبيقات التي تتوافق مع اعتماد وتصنيف المحبس، ومنها:

• شبكات الغاز المركزية للمباني والمنشآت.
• خطوط توزيع الغاز في المشروعات التجارية.
• مرافق الغاز في الفنادق والمطاعم والمنشآت الخدمية.
• خطوط الغاز في التطبيقات الصناعية.
• نقاط العزل على خطوط الأنابيب.
• خطوط الغاز الطبيعي أو LPG عندما يكون المحبس معتمدًا ومصممًا لهذا الوسط.

ومن ناحية أخرى، بعض المحابس التجارية والصناعية من هذه الفئة تكون مناسبة أيضًا لوسائط مثل الهواء والزيوت والمياه، لكن صلاحية المحبس للغاز تحديدًا يجب أن تكون مثبتة في مواصفات الشركة المصنعة أو شهادة المنتج.

تصميم صناعي مناسب للخطوط الكبيرة

نظرًا إلى أن DN100 يعادل 4 بوصات اسميًا، فإن هذا المقاس يُستخدم عادةً في خطوط أكبر من شبكات الغاز الصغيرة. لذلك، فإن اختيار محبس فلانشة بهذا المقاس يرتبط عادةً بمعدل التدفق، وضغط الشبكة، ونوع الغاز، ومواصفات الأنابيب والفلانشات في المشروع.

كذلك، توفر بعض التصاميم قاعدة علوية لتركيب مشغل كهربائي أو هوائي، بينما تأتي بعض الموديلات بذراع تشغيل يدوي فقط. على سبيل المثال، توجد نماذج DN100 PN16 بقاعدة تركيب وفق ISO 5211، وهو ما يسمح بتجهيز المحبس لأتمتة التشغيل عندما يكون ذلك ضمن تصميم المنتج.

الفتح الكامل Full Bore

عند اختيار نسخة Full Bore، يكون مقطع المرور الداخلي للمحبس مصممًا ليكون قريبًا من قطر الخط الاسمي، وبالتالي يساعد ذلك على الحد من فقد الضغط الناتج عن التضييق داخل المحبس.

ومع ذلك، ليست جميع محابس الغاز DN100 PN16 متطابقة في هذا الجانب؛ فبعض الموديلات تكون Full Bore، في حين توجد موديلات أخرى Reduced Bore. لذلك يجب إدراج هذه المعلومة في عرض السعر أو أمر الشراء كجزء صريح من المواصفة.

مواد التصنيع

تختلف المواد من مصنع إلى آخر، إلا أن محابس الغاز الصناعية DN100 PN16 المتوفرة في السوق قد تستخدم، على سبيل المثال، جسمًا من الحديد الزهر المرن GGG40 أو البرونز/النحاس في بعض التصميمات، مع كرة من الفولاذ المقاوم للصدأ أو النحاس المطلي بالكروم، وحلقات إحكام من PTFE أو مواد أخرى مناسبة للخدمة.

وتوضح إحدى المواصفات المنشورة لمحبس غاز DN100 PN16 أن الجسم من GGG40، والكرة من Stainless Steel، ومقاعد الكرة من PTFE، مع مدى حرارة للغاز من -20°C إلى +60°C وتصنيف ضغط أقصى 16 بار. بينما توجد تصميمات أخرى بمواد مختلفة، لذلك يجب عدم تعميم هذه المواد على كل منتجات DN100 PN16.

الإحكام ومنع التسرب

في أنظمة الغاز، يمثل إحكام المحبس نقطة أساسية في اختيار المنتج. وتتوفر بعض محابس الغاز DN100 PN16 بتصنيف إحكام Class A وفق EN 12266-1، بينما تستخدم بعض الموديلات معايير واختبارات أخرى تبعًا للمصنع واعتماد المنتج.

وبالتالي، عند استخدام المحبس في نظام غاز مركزي، يجب التحقق من شهادة المنتج واختبارات الإحكام الخاصة بالموديل نفسه، وليس الاعتماد على اسم Ball Valve أو PN16 فقط.

مواصفات محبس غاز 3 بوصة فلانشة DN100 PN16 لانظمة الغاز المركزي

وتُظهر منتجات تجارية متعددة هذه الفئة بالمواصفات DN100 وPN16، مع اختلاف واضح في الخامات والتصميم والاعتمادات؛ لذلك من الأفضل عدم إضافة خامة أو شهادة محددة إلى صفحة المنتج إلا إذا كانت موجودة في الداتا شيت الفعلية للمنتج الذي تبيعه.

أهم مميزات محبس غاز 3 بوصة فلانشة DN100 PN16 لانظمة الغاز المركزي

أولًا: تصميم فلنجي مناسب لخطوط الأنابيب ذات المقاسات الكبيرة.

ثانيًا: تصنيف ضغط PN16، أي ضغط اسمي 16 بار.

ثالثًا: إمكانية توفر تصميم Full Bore في الموديلات المخصصة للغاز.

رابعًا: إمكانية التشغيل اليدوي، مع وجود موديلات قابلة للتجهيز بمشغل آلي.

خامسًا: توفر إصدارات مخصصة للغاز الطبيعي وLPG بحسب اعتماد الشركة المصنعة.

سادسًا: بعض المنتجات تتوافر مع اختبارات إحكام وشهادات خاصة بخدمة الغاز.

وعلاوة على ذلك، فإن استخدام محبس بالتصنيف والمقاس الصحيح يساعد على تحقيق توافق أفضل مع شبكة الأنابيب من حيث القطر والفلانشات وضغط التشغيل.

التطبيقات في المنشآت التجارية والصناعية

يُستخدم هذا النوع من المحابس في المشروعات التي تتطلب عزل خطوط الغاز ذات الأقطار الكبيرة، مثل المطابخ المركزية، والمطاعم والفنادق، وبعض المنشآت الصناعية ومحطات الخدمات ومرافق الطاقة، بشرط توافق المنتج مع متطلبات المشروع.

كما يمكن وضع المحبس في نقاط العزل الرئيسية على خط الغاز أو في قطاعات الشبكة التي تحتاج إلى إمكانية فصل جزء من الخط لأغراض الصيانة، وفق التصميم الهندسي المعتمد للنظام.

التركيب والصيانة

نظرًا لأن المنتج مخصص لأنظمة الغاز، يجب أن تتم أعمال الاختيار والتركيب والاختبار بواسطة جهة أو فني مؤهل ووفق المخططات الهندسية واللوائح المحلية وتعليمات الشركة المصنعة.

كذلك، يجب التأكد من تطابق:

• القطر الاسمي للمحبس مع قطر الخط.
• تصنيف الفلانشة مع تصنيف الخط.
• ضغط التشغيل مع تصنيف المحبس.
• نوع الغاز مع اعتماد المحبس.
• اتجاه وترتيب الفلانشات مع تصميم الشبكة.
• متطلبات الإحكام والاختبار الخاصة بالمشروع.

ولا يُنصح باستخدام المواصفة DN100 على أنها 3 بوصات؛ فالمقاس الاسمي القياسي لـ3 بوصات هو DN80، بينما DN100 هو 4 بوصات.
