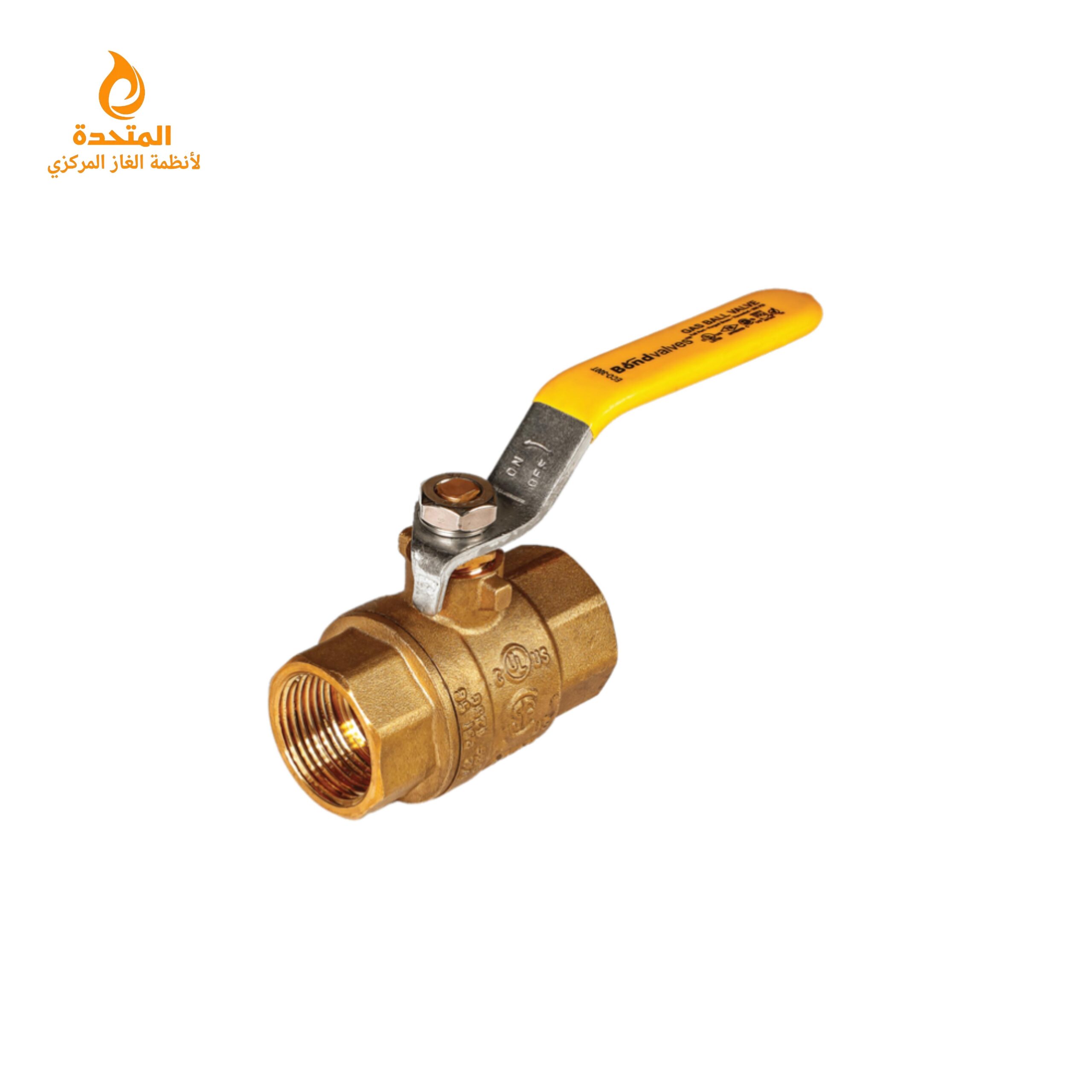

محبس غاز BOND مقاس 3/4 بوصة صناعة أمريكية

يُعد محابس غاز مقاس 3/4 بوصه ماركة بوند BOND صناعة أمريكية من محابس الكرة النحاسية ضمن سلسلة B-300T من شركة Bond Valves Company الأمريكية. ويأتي بتصميم Full Port مع توصيلات ملولبة Female × Female NPT وذراع تشغيل، كما تذكر الشركة تصنيف ضغط 600 WOG للسلسلة.

ويحمل مقاس 3/4 بوصة رقم الجزء 300-104 ضمن سلسلة B-300T، وفق بيانات التصميم والأبعاد المنشورة للمنتج.

محبس BOND B-300T مقاس 3/4 بوصة

تم تصميم BOND B-300T كمحبس كرة نحاسي مكوّن من جزأين، بفتحة كاملة Full Port وتوصيل ملولب NPT. وبالتالي فهو يوفر تصميمًا عمليًا للتحكم في تدفق الخطوط التي تتوافق مع مواصفاته.

بالإضافة إلى ذلك، تستخدم السلسلة جسمًا نحاسيًا، وساقًا مقاومة للانفصال Blow-Out Proof Stem، مع نظام إحكام يعتمد على Packing Gland وO-Ring واحد للساق. كما يتم اختبار المحابس للتأكد من عدم وجود تسريب وفق بيانات الشركة المصنعة.

مميزات محبس غاز BOND 3/4 بوصة

• العلامة التجارية: BOND
• الشركة المصنعة: Bond Valves Company
• بلد المنشأ: الولايات المتحدة الأمريكية
• السلسلة: B-300T
• رقم الجزء: 300-104
• المقاس: 3/4 بوصة
• النوع: Brass Ball Valve
• التصميم: Two Piece – Full Port
• التوصيل: Female × Female
• القلاوظ: NPT
• المقبض: Lever Handle
• الجسم: نحاس
• تصنيف الضغط المعلن: 600 WOG
• اختبار التسريب: 100% Leak Tested وفق بيانات الشركة المصنعة.

جسم نحاسي وتصميم Full Port

يتميز محبس BOND B-300T مقاس 3/4 بوصة بجسم نحاسي، بينما تصفه الشركة بأنه Full Port. وهذا التصميم يجعله مناسبًا للأنظمة التي تتطلب محبس كرة بفتحة كاملة، بشرط توافق المنتج مع نوع الخدمة ومواصفات النظام.

كما أن تصنيع الجسم من النحاس واستخدام كرة من النحاس المطلي بالكروم ومقاعد إحكام من PTFE يوفر تكوينًا متكاملًا للمحبس وفق بيانات المنتج الفنية.

توصيل Female × Female NPT

يأتي المحبس بتوصيل أنثى × أنثى Female × Female من نوع NPT. لذلك يجب التأكد من توافق نوع القلاوظ والمقاس مع المواسير والوصلات المستخدمة في الشبكة قبل التركيب.

وتوضح شركة BOND أن سلسلة B-300T مخصصة للتوصيلات الملولبة NPT بهذا التكوين.

ذراع تشغيل Lever Handle

يأتي محبس B-300T بذراع تشغيل مزود بقبضة Vinyl، وهو ما يوفر تصميمًا واضحًا للتشغيل اليدوي للمحبس. وتختلف هذه النسخة عن موديل B-300TW الذي تستخدمه الشركة مع مقبض T-Handle.

تطبيقات محبس BOND 3/4 بوصة

يمكن استخدام المحبس في التطبيقات التي تتوافق مع مواصفاته الفنية ومتطلبات المشروع، مثل:

• شبكات وتمديدات الغاز المناسبة للمواصفات.
• تطبيقات الوقود.
• خطوط الخدمات والمرافق.
• أنظمة الأنابيب التي تتطلب Ball Valve نحاسي.
• التطبيقات التجارية والصناعية المتوافقة مع تصنيف المحبس.
• التمديدات التي تتطلب توصيلات Female × Female NPT.

وتوضح شركة Bond Valves Company أن منتجاتها موجهة إلى قطاعات النفط والغاز والوقود والمياه.

المواصفات الفنية لمحابس غاز مقاس 3/4 بوصه ماركة بوند BOND صناعة أمريكية

المواصفات أعلاه مبنية على بيانات BOND المنشورة للسلسلة B-300T وورقة التصميم الهندسي الخاصة بها.

أبعاد محبس BOND 300-104

وفق بيانات التصميم الهندسي، يأتي الموديل 300-104 بمقاس 3/4 بوصة، وتبلغ بعض أبعاده الأساسية:

• A: 3.937 بوصة
• B: 1.937 بوصة
• C: 0.787 بوصة
• D: NPT 3/4
• F: 0.551 بوصة
• E: 1.189 بوصة
• G: 2.380 بوصة

وتوضح ورقة البيانات أن الأبعاد مقدمة بوحدة البوصة.

الجودة والتصنيع

شركة Bond Valves Company هي شركة أمريكية مقرها Okemos, Michigan، وتعرّف نفسها كمصنع للمحابس والوصلات لقطاعات النفط والغاز والوقود والمياه. كما تعرض الشركة عددًا من الاعتمادات لمنتجاتها، منها UL وFM وCSA وNSF وUPC بحسب المنتج والتطبيق.

لذلك، فإن اختيار محبس BOND يمكن أن يكون مناسبًا للمشروعات التي تبحث عن منتج أمريكي بمواصفات فنية محددة، مع ضرورة مطابقة المنتج الفعلي لاعتماد ومتطلبات الاستخدام المقصود.

السلامة والتركيب

لأن هذا المنتج قد يدخل ضمن أنظمة الغاز، يجب اختيار المحبس والتأكد من توافقه مع نوع الغاز والضغط ومتطلبات المشروع والاعتمادات المطلوبة. كذلك يجب أن تتم أعمال التركيب والفحص بواسطة فني مؤهل ووفق اللوائح المحلية وتعليمات الشركة المصنعة.
