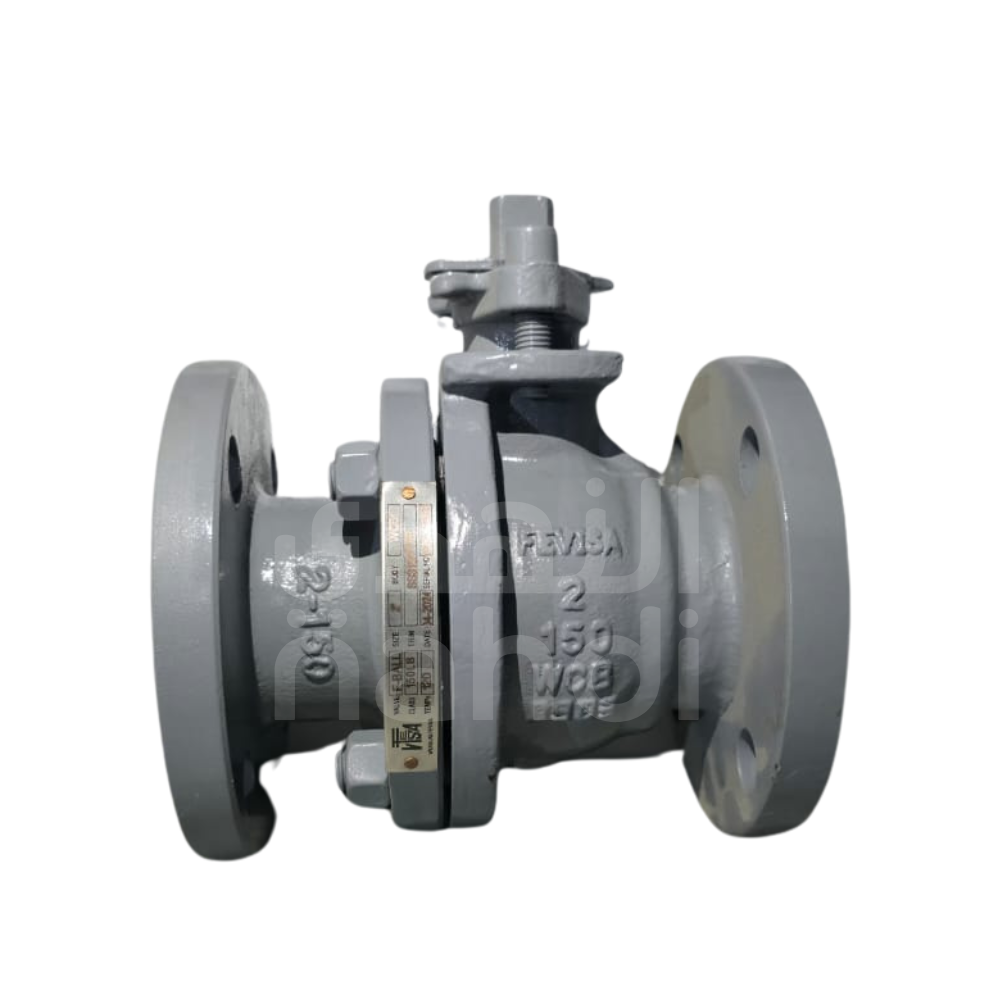

محبس غاز فلانشة 2 بوصة FEVISA WCB Class 150

نبذة عن محبس غاز فلانشة 2 بوصة FEVISA WCB Class 150

محبس FEVISA مقاس 2 بوصة Flanged WCB Class 150 هو محبس كرة صناعي من الصلب الكربوني، ويُستخدم في تطبيقات خطوط الأنابيب التي تتطلب وصلة فلنجية وتصنيف ضغط ASME Class 150. وتوضح شركة FEVISA أن مجموعة محابس الكرة لديها تبدأ من مقاس 2 بوصة ضمن فئات ضغط متعددة، وتشمل خامات الجسم Carbon Steel، مع خيارات توصيل فلنجي RF/RTJ وتصميمات Full Bore وReduced Bore.

كما تتيح FEVISA عدة تكوينات لمحابس الكرة، مثل Floating Ball وTrunnion Mounted Ball، مع إمكانية التشغيل بواسطة ذراع أو Gear أو مشغل هوائي أو كهربائي وفق نوع المحبس والمقاس والتطبيق.

محبس  غاز FEVISA 2 بوصة

يأتي هذا النوع من المحابس بمقاس 2 بوصة، أي DN50 تقريبًا، وبجسم من الصلب الكربوني WCB ضمن المواصفة التي حددتها. وتتوفر محابس FEVISA بهذه الفئة من المقاس والضغط بتصميمات متعددة، ولذلك فإن بعض التفاصيل الداخلية مثل نوع المقعد، وتصميم الكرة، وطريقة التشغيل تعتمد على الموديل المحدد.

وبالإضافة إلى ذلك، تذكر الشركة أن تصاميم محابس الكرة لديها يمكن أن تتضمن Blow-Out Proof Stem وAnti-Static Device وFire Safe Design، وهي خصائص تختلف بحسب السلسلة والتكوين.

جسم WCB من الصلب الكربوني

يشير WCB إلى درجة مادة مستخدمة في أجسام المحابس المصنوعة من الصلب الكربوني المصبوب. وتندرج هذه الخامة ضمن خيارات Carbon Steel التي تعرضها FEVISA لمحـابس الكرة الصناعية.

وبالتالي، فإن مواصفة WCB Class 150 تعطي وصفًا مهمًا لجسم المحبس وفئة الضغط، إلا أن اعتماد المحبس لخدمة غاز محددة يجب التحقق منه من شهادة المنتج والموديل الفعلي.

وصلة فلانشة Class 150

يأتي المنتج حسب المواصفة المطلوبة بوصلة Flanged، بينما توفر FEVISA خيارات فلنجات RF وRTJ ضمن محابس الكرة لديها. كما تشير الشركة إلى استخدام ASME B16.5 لمقاسات وتصميم فلانشات المحابس ضمن هذا النطاق.

لذلك يجب مطابقة نوع وجه الفلانشة وأبعادها مع الفلانشة الموجودة في خط الغاز، وعدم الاكتفاء بعبارة Class 150 فقط عند إعداد المواصفة الفنية.

Full Bore أو Reduced Bore

تتوفر محابس كرة FEVISA بتصميم Full Bore أو Reduced Bore. لذلك، إذا كان المطلوب في مشروع الغاز المركزي هو محبس بفتحة كاملة، فينبغي إدراج Full Bore صراحةً في أمر الشراء والمواصفة الفنية.

ويختلف اختيار Full Bore أو Reduced Bore وفق متطلبات التدفق وفقد الضغط وتصميم شبكة الأنابيب.

التشغيل

بحسب تصميم المحبس، توفر FEVISA خيارات تشغيل تشمل:

Lever / Wrench للتشغيل اليدوي، أو Gear، أو مشغلات هوائية وكهربائية وهيدروليكية وغيرها في بعض التكوينات.

لذلك لم أدرج نوع مشغل محدد باعتباره جزءًا ثابتًا من هذا المنتج، لأن المواصفة التي ذكرتها لا تحدد رقم الموديل أو نوع التشغيل.

التطبيقات

يمكن أن تستخدم محابس الكرة الفلنجية من FEVISA في تطبيقات خطوط الأنابيب الصناعية، بما في ذلك قطاعات النفط والغاز، عند اختيار موديل معتمد ومتوافق مع الوسط وظروف التشغيل.

وتوضح الشركة نطاقًا واسعًا من استخدام محابس الكرة لديها في البيئات الصناعية، مع تصميمات وفق ASME B16.34 / API 6D، واختبارات وفق API 598 / API 6D لبعض المنتجات.

المواصفات الفنية

هذه المواصفات مبنية على نطاق المنتجات الرسمي لشركة FEVISA؛ أما تفاصيل المقعد والكرة والمشغل والفتحة فتحتاج إلى رقم الموديل للتثبيت بدقة.

الاعتمادات والاختبارات

تعرض FEVISA شهادات واعتمادات لعدد من منتجاتها، من بينها API 6D وFire Safe وSIL 3 لبعض منتجات محابس الكرة، إلى جانب نظام إدارة الجودة ISO 9001 وشهادات أخرى. ومع ذلك، لا يصح افتراض أن جميع هذه الشهادات تنطبق تلقائيًا على كل محبس أو كل موديل؛ إذ يجب مطابقة الشهادة مع المنتج المحدد.

السلامة والتركيب

بما أن المنتج قد يكون جزءًا من نظام غاز، يجب التحقق من توافق الموديل مع نوع الغاز وضغط التشغيل ودرجة الحرارة ومتطلبات المشروع والاعتماد المطلوب. كذلك ينبغي أن تتم أعمال الاختيار والتركيب والفحص بواسطة مختصين مؤهلين ووفق المخططات واللوائح المعمول بها.
