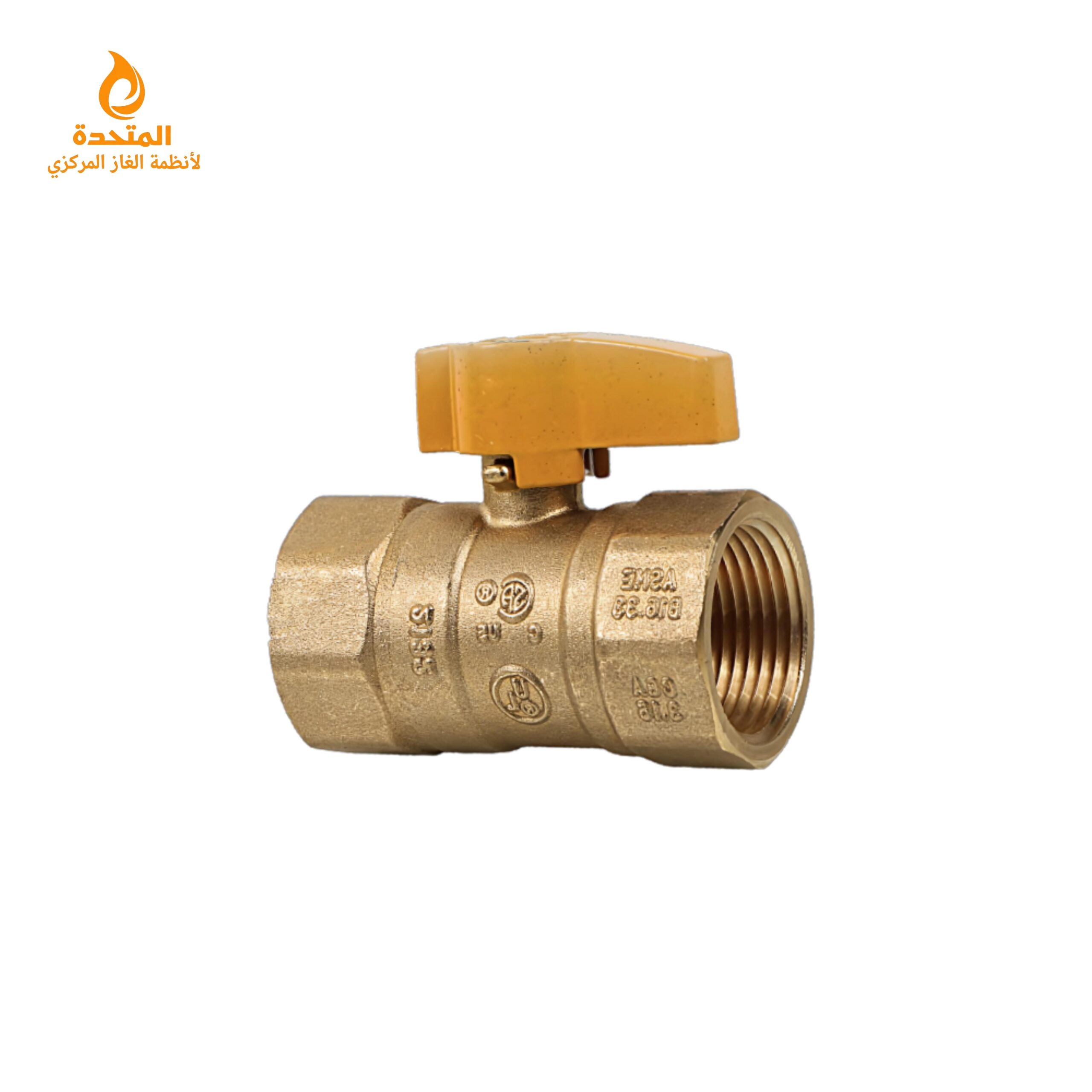

محبس غاز فراشة BOND مقاس 1 بوصة صناعة أمريكية

يُعد محابس غاز الفراشة مقاس 1 بوصه ماركة بوند BOND صناعة أمريكية من محابس الكرة النحاسية ذات المقبض على شكل T-Handle، ضمن سلسلة B-300TW من شركة Bond Valves Company الأمريكية. وتوضح الشركة أن سلسلة B-300TW مصممة كمحبس كرة نحاسي Two Piece – Full Port، بتوصيل ملولب Female × Female NPT، وتصنيف 600 WOG، مع مقبض T-Handle وخصائص إحكام مناسبة لتصميم المحبس.

كما تعرض مصادر توريد منتجات BOND باعتبارها Origin: USA، بينما توضح الشركة أن Bond Valves Company شركة مقرها الولايات المتحدة وتخدم قطاعات النفط والغاز والوقود والمياه، بما في ذلك تطبيقات LPG والغاز الطبيعي.

محبس BOND B-300TW مقاس 1 بوصة

ينتمي هذا المنتج إلى سلسلة B-300TW التي تستخدم مقبض T-Handle بدلًا من الذراع المستقيم الموجود في سلسلة B-300T. ويتميز التصميم بكونه Full Port مع توصيل Female × Female NPT، كما تذكر الشركة وجود ساق Blow-Out Proof ونظام إحكام للساق باستخدام Packing Gland وSingle O-Ring.

وبالتالي، فإن وصف “فراشة” في صفحة المنتج يمكن استخدامه تسويقيًا للإشارة إلى T-Handle ذي الشكل العرضي، مع الحفاظ على الاسم الفني الأساسي وهو Brass Ball Valve.

مميزات محبس غاز BOND 1 بوصة فراشة

• العلامة التجارية: BOND
• الشركة المصنعة: Bond Valves Company
• السلسلة: B-300TW
• المقاس: 1 بوصة
• النوع: Brass Ball Valve
• التصميم: Two Piece – Full Port
• التوصيل: Female × Female
• القلاوظ: NPT
• المقبض: T-Handle
• الجسم: Forged Brass
• تصنيف الضغط المعلن: 600 WOG
• الساق: Blow-Out Proof Stem
• الإحكام: Packing Gland + Single O-Ring
• اختبار الإحكام: 100% Leak Tested.

جسم نحاسي وتصميم Full Port

يعتمد محبس BOND B-300TW على جسم نحاسي ضمن تصميم محابس الكرة الخاصة بالسلسلة، بينما توضح بيانات BOND الفنية لسلسلة B-300T أن جسم المحبس من Brass C37700، والكرة من Chrome Plated Brass C33700، ومقاعد الإحكام من PTFE. كما توضح الشركة أن سلسلة B-300TW تتميز بتصميم Two Piece وFull Port.

وعلاوة على ذلك، يوفر تصميم Full Port مسار مرور داخلي كاملًا مقارنة بالتصميمات المخفضة، وهو عامل مهم عند تقييم المحبس ضمن شبكة الأنابيب، مع ضرورة التأكد من مواصفات الموديل المستخدم فعليًا.

مقبض فراشة T-Handle

من أهم ما يميز هذا الإصدار استخدام T-Handle، وهو ما يفسر تسمية المنتج الشائعة محبس فراشة. وتوضح شركة BOND أن سلسلة B-300TW مزودة بمقبض T-Handle مع Vinyl Grip، بينما تستخدم سلسلة B-300T ذراع Lever Handle.

وبالتالي، فإن اختيار B-300TW يكون مناسبًا عندما تكون الأولوية لتصميم المقبض الفراشة بدلًا من الذراع التقليدي.

توصيل Female × Female NPT

يأتي المحبس بتوصيل Female × Female NPT، وهو ما يجب مراعاته عند مطابقة المنتج مع الوصلات أو المواسير في الشبكة.

كما أن نوع القلاوظ يمثل جزءًا أساسيًا من المواصفة؛ لذلك ينبغي التأكد من أن التوصيلات المقابلة في النظام متوافقة مع NPT مقاس 1 بوصة قبل اعتماد المنتج.

خصائص الإحكام

توضح BOND أن سلسلة B-300TW تحتوي على Blow-Out Proof Stem، بالإضافة إلى Packing Gland and Single O-Ring Stem Design، كما تذكر الشركة إجراء 100% Leak Tested للمحابس.

وتوفر هذه الخصائص تصميمًا صناعيًا متكاملًا للمحبس، إلا أن صلاحية المنتج لخدمة غاز محددة تعتمد كذلك على الاعتماد والموديل والوسط وضغط التشغيل.

استخدامات محبس BOND

توضح شركة Bond Valves Company أن منتجاتها تخدم قطاعات LPG & Natural Gas، إلى جانب النفط والغاز والوقود والمياه. كما تعرض شبكة منتجات BOND كمحابس LPG نحاسية بمقاسات متعددة.

ومن ثم، يمكن إدراج هذا النوع ضمن التطبيقات المتوافقة مع مواصفاته، مثل:

• تمديدات الغاز المناسبة.
• تطبيقات LPG والغاز الطبيعي عند توفر الاعتماد المناسب.
• خطوط الوقود.
• تطبيقات الأنابيب والمرافق.
• المشروعات التجارية والصناعية التي تتوافق مع مواصفات المحبس.

المواصفات الفنية لمحابس غاز الفراشة مقاس 1 بوصه ماركة بوند BOND صناعة أمريكية

بيانات الخامات التفصيلية منشورة لسلسلة B-300T، بينما الخصائص الخاصة بالمقبض والتصميم منشورة لسلسلة B-300TW؛ لذلك لم أنسب رقم جزء محددًا لإصدار T-Handle دون مستند الشركة الخاص به.

الصناعة الأمريكية والعلامة التجارية BOND

توضح Bond Valves Company رسميًا أنها شركة مقرها Okemos, Michigan, USA، وتصف نفسها بأنها شركة أمريكية تعمل في تصنيع وتوريد المحابس والوصلات لقطاعات النفط والغاز والوقود والمياه. كما يعرض كتالوج توريد BOND بلد المنشأ للمنتجات على أنه USA.

الاعتمادات

توضح الشركة حصول منتجاتها على اعتمادات من جهات مثل UL وFM وCSA وNSF وUPC، ولكن نطاق الاعتماد يختلف بحسب المنتج والموديل والمقاس.

ومن المهم عدم افتراض أن شهادة غاز معينة تغطي سلسلة B-300TW تلقائيًا؛ فالشهادة المنشورة التي أمكن التحقق منها تخص موديلات B-300T محددة حتى مقاس 2 بوصة، ولا تسرد B-300TW ضمن الموديلات المذكورة في نفس الشهادة.

السلامة والتركيب

نظرًا لأن المحبس قد يدخل ضمن أنظمة الغاز، يجب التأكد من نوع الغاز، ضغط التشغيل، اعتماد المنتج، ونوع التوصيل قبل اعتماده في المشروع. كما ينبغي أن تتم أعمال التصميم والتركيب والفحص بواسطة جهة فنية مؤهلة ووفق متطلبات النظام واللوائح المحلية.
