محابس غاز الفراشة مقاس 1/2 بوصه ماركة بوند BOND صناعة أمريكية

يُعد محابس غاز الفراشة مقاس 1/2 بوصه ماركة بوند BOND صناعة أمريكية من محابس الكرة النحاسية المزودة بمقبض T-Handle،  و ينتمي هذا التصميم إلى سلسلة B-300TW من شركة Bond Valves Company الأمريكية، والتي تصفها الشركة بأنها Brass Ball Valve بتصميم Two Piece – Full Port، وتوصيل Female × Female NPT، وتصنيف 600 WOG، مع مقبض T-Handle.

مميزات محابس غاز الفراشة مقاس 1/2 بوصه ماركة بوند BOND صناعة أمريكية

• العلامة التجارية: BOND
• الشركة المصنعة: Bond Valves Company
• السلسلة: B-300TW
• المقاس: 1/2 بوصة
• النوع: Brass Ball Valve
• التصميم: Two Piece – Full Port
• التوصيل: Female × Female
• القلاوظ: NPT
• المقبض: T-Handle
• شكل المقبض: فراشة
• الجسم: Forged Brass
• تصنيف الضغط المعلن للسلسلة: 600 WOG
• الساق: Blow-Out Proof Stem
• الإحكام: Packing Gland + Single O-Ring
• اختبار التسرب: 100% Leak Tested.

تصميم Full Port

يتميز محبس BOND B-300TW بتصميم Full Port، أي أن تصميم مسار المحبس الداخلي يعتمد على فتحة كاملة وفق وصف الشركة للسلسلة. كما يأتي المحبس بتكوين Two Piece، وهو تصميم شائع في محابس الكرة النحاسية.

بالإضافة إلى ذلك، يساعد تحديد Full Port في التمييز بين هذا المحبس والتصميمات ذات الفتحة المخفضة عند إعداد مواصفات المنتج أو عروض الأسعار.

جسم نحاسي قوي

تعرض BOND سلسلة B-300TW باعتبارها Forged Brass Body، بينما توضح بيانات التصميم الهندسي لسلسلة B-300T أن جسم المحبس من Brass C37700، والكرة من Chrome Plated Brass C33700، ومقاعد الإحكام من PTFE. كما تتضمن المكونات مادة Buna-N لحلقة إحكام الساق وفق بيانات التصميم المنشورة.

ومن ثم، يوفر التكوين النحاسي للمحبس تصميمًا مناسبًا لفئة محابس الكرة التي تستخدم في تطبيقات الأنابيب المختلفة، مع ضرورة مطابقة الموديل والاعتماد للاستخدام المقصود.

مقبض فراشة T-Handle

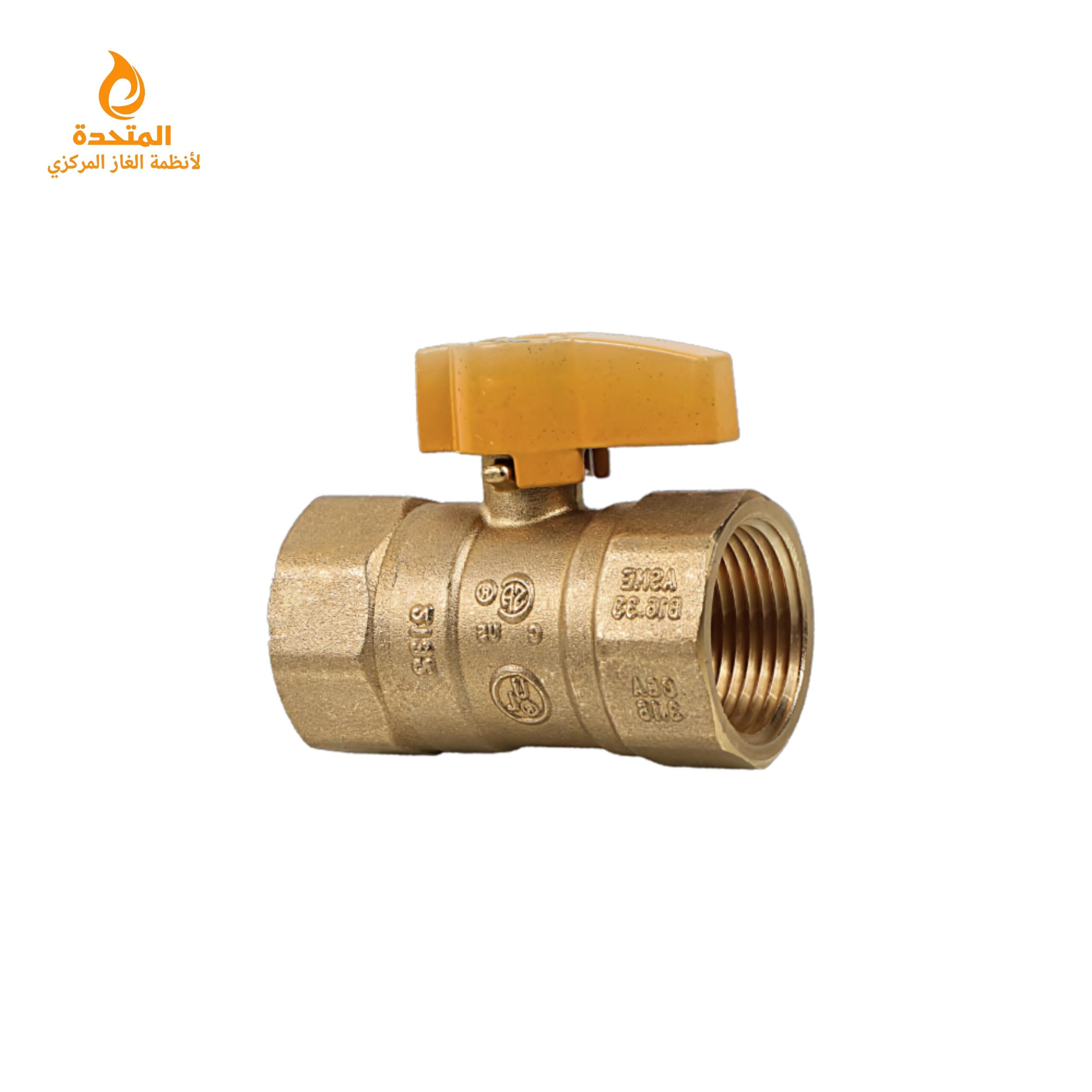

أبرز ما يميز المنتج الظاهر في الصورة هو مقبض T-Handle الأصفر، ولذلك يُشار إليه تجاريًا باسم محبس فراشة. وتوضح شركة BOND أن سلسلة B-300TW مجهزة بمقبض T-Handle مع Vinyl Grip.

وعلى العكس، فإن سلسلة B-300T تستخدم Lever Handle؛ لذلك فإن اختيار B-300TW يكون أكثر ملاءمة عندما يكون المنتج المطلوب هو النسخة ذات مقبض الفراشة الظاهر في الصورة.

توصيل Female × Female NPT

يأتي المحبس بتوصيل Female × Female NPT، أي أن طرفي المحبس مزودان بقلاوظ داخلي. وتذكر BOND هذه المواصفة رسميًا لسلسلة B-300TW.

وتُعد هذه المعلومة من أهم مواصفات المنتج عند إدخاله ضمن كتالوج المتجر، لأنها توضح نوع التوصيل بصورة مباشرة.

الاستخدامات

تذكر شركة Bond Valves أن منتجاتها موجهة إلى قطاعات النفط والغاز والوقود والمياه، كما تظهر منتجات Bond في كتالوجات توريد لأنظمة LPG وغازات التطبيقات المختلفة. ومع ذلك، يجب التحقق من اعتماد الموديل المحدد قبل تخصيصه لتطبيق غازي معين.

ويمكن وصف الاستخدامات العامة للمنتج ضمن التطبيقات المتوافقة مع مواصفاته، مثل:

• تمديدات الأنابيب.
• بعض تطبيقات الوقود والغاز المعتمدة.
• تطبيقات المرافق والخدمات.
• المشروعات التجارية والصناعية المناسبة لمواصفات المحبس.

بلد المنشأ والعلامة التجارية

توضح Bond Valves Company أنها شركة مقرها في Okemos, Michigan, United States. كما يظهر منتج Bond Ball Valve في كتالوج توريد مستقل ببيان Origin: USA، مع مقاسات تبدأ من 1/2 بوصة.

لذلك يمكن استخدام عبارة صناعة أمريكية عندما يكون المنتج الفعلي والدفعة الموردة مطابقين لبيان المنشأ الموجود على العبوة أو مستند المنتج.

مواصفات محابس غاز الفراشة مقاس 1/2 بوصه ماركة بوند BOND صناعة أمريكية

المواصفات الخاصة بالسلسلة منشورة على موقع BOND الرسمي، بينما تفاصيل الخامات مأخوذة من بيانات التصميم الهندسي للسلسلة.

شهادة الغاز والاعتمادات

توجد شهادة UL منشورة لمحابس BOND الغازية من سلسلة B-300T، وتشمل تحديدًا الموديلات 300-101 إلى 300-105 للمقاسات من 1/4 إلى 1 بوصة، ومن بينها 300-103 لمقاس 1/2 بوصة. إلا أن هذه الشهادة تخص موديلات B-300T، وليس من الصحيح نسبها تلقائيًا إلى B-300TW ذي المقبض الفراشة.

لذلك، عند تسويق النسخة ذات مقبض T-Handle على أنها معتمدة للغاز، يجب الاعتماد على شهادة الموديل الفعلية وليس على شهادة نسخة أخرى من السلسلة.

السلامة والتركيب

بما أن المنتج قد يكون جزءًا من نظام غاز، يجب التأكد من توافق الموديل، نوع الغاز، ضغط التشغيل، الاعتماد، ونوع التوصيل مع مواصفات المشروع. كما ينبغي أن تتم أعمال التركيب والفحص بواسطة فني أو جهة مؤهلة ووفق اللوائح وتعليمات الشركة المصنعة.
