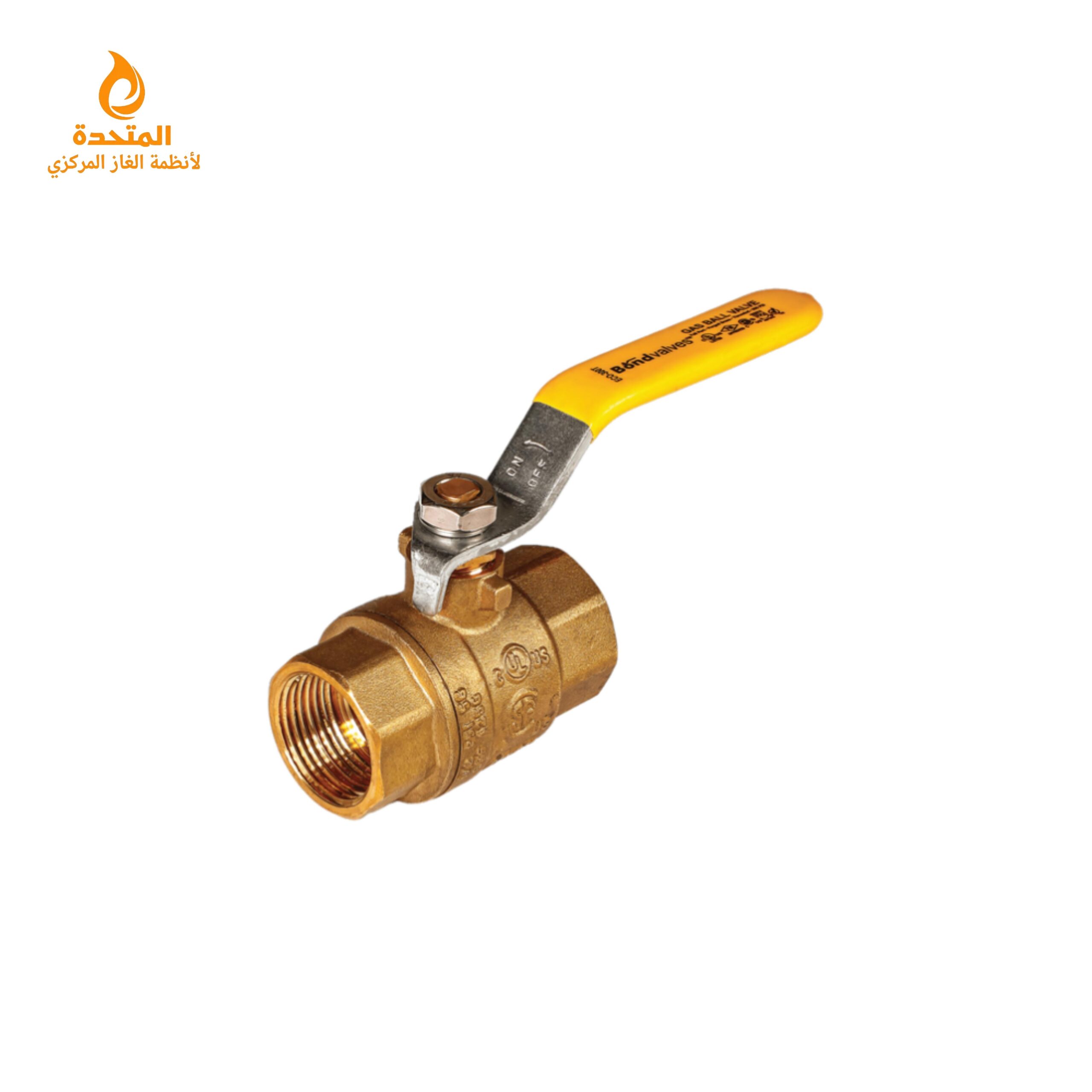

محابس غاز مقاس 1/4 إلى 1 بوصة ماركة BOND صناعة أمريكية

تُعد محابس غاز BOND من المكونات المهمة في أنظمة الغاز، حيث تستخدم للتحكم في تدفق الغاز وعزل أجزاء من خط الأنابيب عند الحاجة. وتتوفر هذه السلسلة بعدة مقاسات، بداية من 1/4 بوصة وحتى 1 بوصة، مما يتيح اختيار المقاس المناسب حسب تصميم خط الغاز.

ينتمي المنتج إلى سلسلة B-300T من شركة Bond Valves Company الأمريكية. ويأتي المحبس بتصميم كروي مكون من قطعتين وفتحة كاملة Full Port، مع توصيلات ملولبة من نوع Female × Female NPT. كما يعتمد جسم المحبس على النحاس المطروق، مع مقبض تشغيل يدوي.

محبس غاز BOND للتحكم في تدفق الغاز

يعتمد محبس BOND على كرة داخلية تتحرك عند تشغيل المقبض. وعند فتح المحبس، يسمح الممر الداخلي بمرور الغاز، بينما يؤدي إغلاقه إلى عزل مسار الغاز.

وبالتالي، يوفر المحبس طريقة مباشرة للتحكم في خط الغاز دون الحاجة إلى استخدام نظام تشغيل معقد. ومع ذلك، يجب اختيار المقاس المناسب وتركيبه ضمن شبكة مصممة وفق متطلبات الغاز وضغط التشغيل.

تصميم كروي Full Port

من أهم خصائص سلسلة B-300T أنها تعتمد على تصميم Full Port. وهذا يعني أن المحبس مصمم بممر داخلي كامل نسبيًا يسمح بمرور الغاز عبر جسم الصمام.

بالإضافة إلى ذلك، يأتي التصميم على شكل قطعتين مع توصيلات ملولبة، مما يجعله مناسبًا للتركيبات التي تعتمد على وصلات NPT المتوافقة.

محبس نحاسي صناعة أمريكية

تصنع شركة Bond Valves Company مجموعة من المحابس والوصلات لقطاعات النفط والغاز والوقود والمياه. وتقع الشركة في Okemos بولاية Michigan في الولايات المتحدة الأمريكية.

كما تذكر الشركة أن منتجاتها تشمل تطبيقات مرتبطة بالغاز وLPG والغاز الطبيعي. لذلك، يمكن اختيار محابس BOND للمشروعات التي تحتاج إلى مكونات من علامة أمريكية متخصصة في مجال الصمامات.

المقاسات المتوفرة

تتوفر سلسلة B-300T بالمقاسات التالية ضمن النطاق المطلوب:

• محبس غاز BOND مقاس 1/4 بوصة.
• محبس غاز BOND مقاس 3/8 بوصة.
• محبس غاز BOND مقاس 1/2 بوصة.
• محبس غاز BOND مقاس 3/4 بوصة.
• محبس غاز BOND مقاس 1 بوصة.

وتوضح بيانات المنتج أرقام الأجزاء 300-101 إلى 300-105 لهذه المقاسات على الترتيب.

محبس غاز مقاس 1/4 بوصة

يأتي مقاس 1/4 بوصة برقم جزء 300-101، وهو أصغر المقاسات الموجودة في هذه المجموعة.

ويمكن استخدام هذا المقاس عندما يكون تصميم خط الغاز أو نقطة التوصيل مناسبًا لهذا القطر، مع ضرورة التأكد من نوع السن قبل التركيب.

محبس غاز مقاس 3/8 بوصة

أما مقاس 3/8 بوصة فيحمل رقم الجزء 300-102. ويستخدم هذا المقاس في التركيبات التي تعتمد على خطوط أو وصلات غاز بهذا القطر.

لذلك، فإن اختيار مقاس 3/8 بوصة يكون مرتبطًا بتصميم الشبكة وليس بمجرد الرغبة في استخدام محبس أكبر أو أصغر.

محبس غاز مقاس 1/2 بوصة

يتوفر مقاس 1/2 بوصة برقم الجزء 300-103. ويعد من المقاسات الشائعة في تجهيزات الغاز، لذلك يمكن أن يكون مناسبًا للعديد من نقاط التحكم والعزل التي تعتمد على خطوط بهذا المقاس.

ومع ذلك، يجب التأكد من توافق نوع السن NPT مع الوصلة المستخدمة في خط الغاز.

محبس غاز مقاس 3/4 بوصة

يتوفر مقاس 3/4 بوصة برقم الجزء 300-104. ويُستخدم عندما يتطلب خط الغاز محبسًا بهذا القطر الاسمي.

كما أن زيادة المقاس لا تعني بالضرورة زيادة ضغط التشغيل؛ فاختيار المحبس يعتمد على مجموعة من العوامل، مثل قطر الخط ونوع الغاز وضغط النظام ومتطلبات المشروع.

محبس غاز مقاس 1 بوصة

يأتي مقاس 1 بوصة برقم الجزء 300-105. وهو أكبر المقاسات ضمن المجموعة من 1/4 إلى 1 بوصة.

وبالتالي، يمكن استخدامه في خطوط الغاز التي تتطلب محبسًا بمقاس 1 بوصة، بشرط توافق الوصلات وبقية مكونات الشبكة.

توصيلات Female × Female NPT

تستخدم سلسلة B-300T توصيلات Female × Female NPT. ولذلك، يجب أن تكون الوصلات المتصلة بالمحبس ذات سن ذكر NPT مناسب للمقاس.

ومن المهم الانتباه إلى هذه النقطة قبل الشراء، لأن اختلاف نوع القلاوظ قد يمنع التركيب المباشر حتى لو كان المقاس الاسمي متشابهًا.

جسم من النحاس المطروق

يعتمد المحبس على جسم مصنوع من Forged Brass، بينما تتضمن مكونات التصميم كرة من النحاس المطلي بالكروم ومقاعد إحكام من PTFE. كما توجد ساق نحاسية وحلقة إحكام من Buna-N ضمن التصميم.

وتوفر هذه التركيبة تصميمًا معدنيًا متينًا للاستخدامات المتوافقة. وفي الوقت نفسه، يجب التعامل مع المحبس وفق شروط التشغيل التي تحددها الشركة المصنعة.

ساق مقاومة للانفلات

من الخصائص الموجودة في سلسلة B-300T تصميم Blow-Out Proof Stem. وتساعد هذه الخاصية على تثبيت الساق داخل جسم المحبس ضمن التصميم المخصص للمنتج.

كما يعتمد نظام الساق على Packing Gland وحلقة O-Ring واحدة، مما يدعم عملية الإحكام حول منطقة التشغيل.

مقبض تشغيل يدوي

يأتي المحبس بمقبض ذراع مزود بقبضة خارجية، مما يسهل عملية الفتح والإغلاق اليدوي.

وعند استخدام المحبس كنقطة عزل في شبكة الغاز، يستطيع الفني معرفة وضع المحبس من خلال اتجاه المقبض. لذلك، يكون تشغيله عمليًا أثناء أعمال الفحص والصيانة.

تصنيف الضغط

توضح بيانات BOND أن سلسلة B-300T تحمل تصنيف 600 WOG، كما يوضح كتالوج المنتج أن المقاسات من 1/4 إلى 1 بوصة مصنفة حتى 600 PSI، بينما تختلف قيمة التصنيف في المقاسات الأكبر.

ومع ذلك، يجب عدم استخدام رقم 600 PSI باعتباره ضغط التشغيل المناسب لأي شبكة غاز. فاختيار المحبس يعتمد كذلك على نوع الغاز ودرجة الحرارة ومتطلبات التطبيق والاعتماد المطلوب للمشروع.

اختبار التسرب

تذكر الشركة أن محابس B-300T تخضع إلى اختبار تسرب بنسبة 100% ضمن عملية تصنيع المنتج. وهذه ميزة مهمة عند تصنيع الصمامات التي تستخدم للتحكم في تدفق الموائع والغازات.

بعد التركيب، يظل من الضروري اختبار شبكة الغاز بالكامل؛ لأن سلامة المحبس لا تعني بالضرورة سلامة الوصلات والمكونات المحيطة به.

استخدامات محابس BOND

يمكن استخدام محابس BOND ضمن التطبيقات التي تتوافق مع مواصفات المنتج، ومن بينها بعض أنظمة الغاز وLPG والغاز الطبيعي.

كما يمكن استخدامها كنقاط تحكم أو عزل في خطوط الغاز التجارية وبعض التطبيقات الصناعية. وفي جميع الحالات، يجب اختيار الموديل والمقاس المناسبين وفق تصميم الشبكة.

اختيار المقاس المناسب

يعتمد اختيار المقاس على قطر خط الغاز. فإذا كان الخط مصممًا بمقاس 1/2 بوصة، يتم اختيار محبس 1/2 بوصة، بينما يمكن اختيار 3/4 بوصة أو 1 بوصة عندما يكون تصميم الخط مناسبًا لذلك.

وبالإضافة إلى المقاس، يجب التأكد من نوع الوصلة وضغط التشغيل ونوع الغاز. وبهذه الطريقة يمكن تقليل احتمالية اختيار محبس غير مناسب للنظام.

تركيب محبس الغاز

يجب تركيب المحبس بواسطة فني مؤهل لديه خبرة في أنظمة الغاز. وقبل التركيب، ينبغي فحص المحبس والتأكد من سلامة جسمه والقلاوظ وعدم وجود تلف ظاهر.

بعد ذلك، يتم توصيله بالمواسير أو الوصلات المناسبة، ثم فحص نقاط الاتصال واختبار النظام للتأكد من عدم وجود تسرب قبل التشغيل.

صيانة محابس BOND

تساعد الصيانة الدورية على اكتشاف أي مشكلة في المحبس أو الوصلات في وقت مبكر. ويشمل الفحص التأكد من سلامة الجسم والمقبض ومناطق التوصيل.

كذلك، يجب عدم استخدام المحبس إذا ظهرت علامات تلف أو تسرب أو صعوبة غير طبيعية أثناء التشغيل. وفي هذه الحالة، يفضل فحصه بواسطة فني مختص.

مميزات محابس BOND

تجمع سلسلة B-300T بين عدد من الخصائص العملية، ومنها:

• صناعة أمريكية.
• جسم من النحاس المطروق.
• تصميم كروي Full Port.
• توصيل Female × Female NPT.
• مقاسات من 1/4 إلى 1 بوصة ضمن المجموعة.
• ساق مقاومة للانفلات.
• مقبض تشغيل يدوي.
• مقاعد إحكام من PTFE.
• تصنيف 600 WOG للسلسلة.
• اختبار تسرب 100%.
• مناسبة لتطبيقات الغاز المتوافقة مع المواصفات.

الخلاصة

محابس غاز BOND مقاس 1/4 إلى 1 بوصة هي محابس كروية نحاسية ضمن سلسلة B-300T الأمريكية، وتوفر عدة مقاسات لتناسب خطوط الغاز المختلفة. ويعتمد تصميمها على فتحة كاملة وتوصيلات Female × Female NPT، مع جسم من النحاس المطروق ومقبض تشغيل يدوي.

كما تتميز السلسلة بتصنيف 600 WOG، وتوضح بيانات الشركة أن المقاسات من 1/4 إلى 1 بوصة تصل إلى 600 PSI ضمن تصنيف المنتج. لذلك، يمكن اختيار المقاس المناسب وفق قطر الخط، مع ضرورة التأكد من توافق الضغط ونوع الغاز والتوصيلات قبل التركيب.
