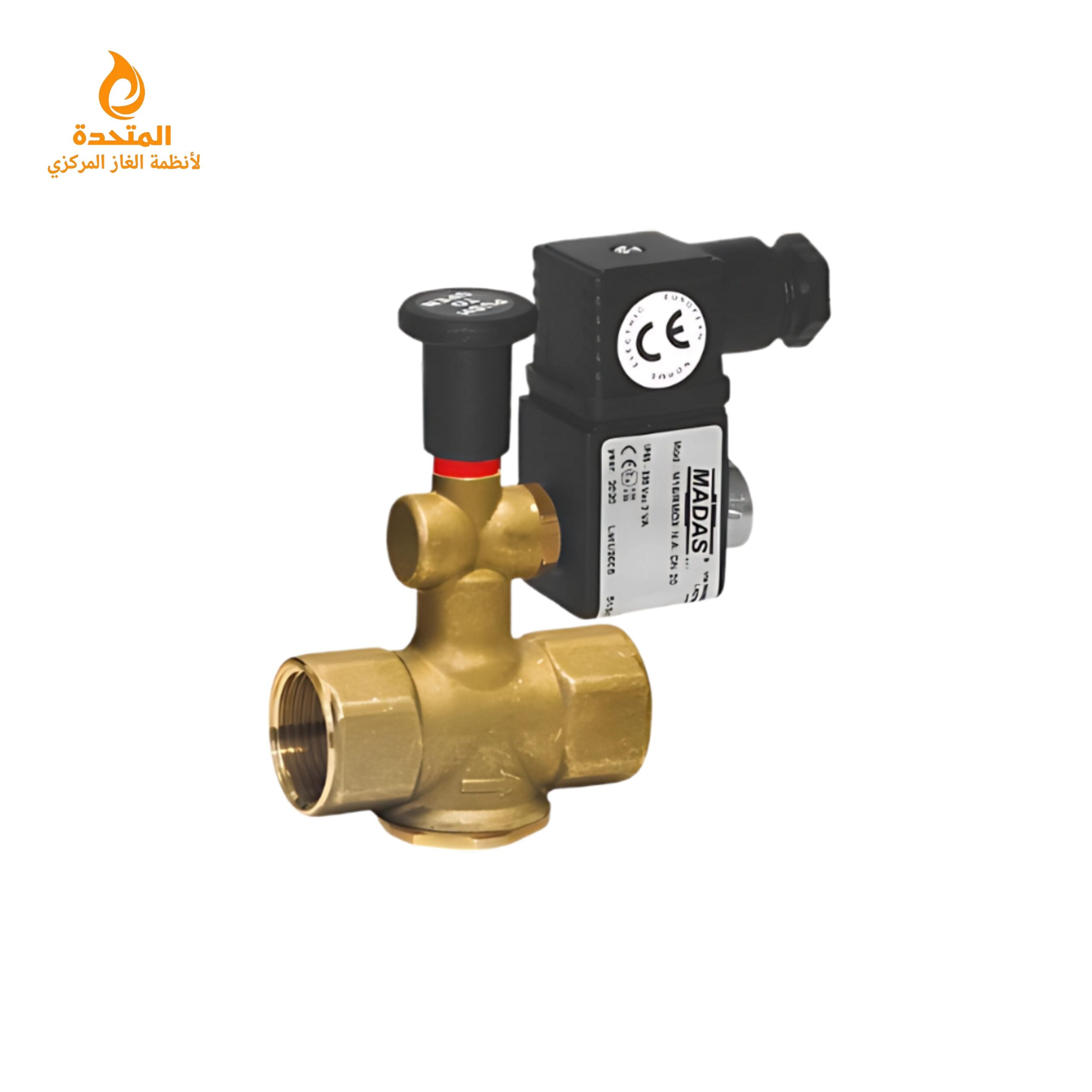

صمام أمان 3/4 بوصة موديل M16/RMO N.A. DN 20 ماركة MADAS صناعة إيطالي

نبذة عن صمام أمان 3/4 بوصة موديل M16/RMO N.A. DN 20 ماركة MADAS صناعة إيطالي

يُعد صمام أمان غاز MADAS موديل M16/RMO N.A. مقاس 3/4 بوصة DN20 من صمامات السولينويد ذات الحالة الطبيعية المفتوحة Normally Open وإعادة الضبط اليدوية. وتوضح MADAS أن هذا النوع مخصص لإيقاف الغاز عند استقبال إشارة خطر من كاشف غاز أو ترموستات أمان أو عنصر حماية متوافق، ولا يمكن إعادة ضبطه إلا يدويًا عندما لا يكون تحت التغذية الكهربائية.

صمام MADAS M16/RMO N.A. مقاس 3/4 بوصة

المقاس المطلوب هو 3/4 بوصة، ويقابله DN20. وتعرض MADAS هذا المقاس ضمن سلسلة M16/RMO N.A. بإصدارات ضغط مختلفة، منها 0.5 بار و6 بار بحسب التكوين.

وبالتالي، عند إدراج المنتج في المتجر يُفضل كتابة المقاس بالطريقتين:

3/4 بوصة – DN20

Normally Open – مفتوح عادةً

يشير الاختصار N.A. إلى Normally Open، أي أن الصمام يكون مفتوحًا في وضعه الطبيعي، ويمكن لمنظومة الأمان إغلاقه عند وصول الإشارة الكهربائية المناسبة.

وتذكر MADAS استخدام هذه الصمامات مع كواشف الغاز الخاصة بالميثان وLPG وأول أكسيد الكربون وغيرها من تطبيقات الحماية المناسبة.

Manual Reset – إعادة الضبط اليدوي

يوفر M16/RMO N.A. آلية إعادة ضبط يدوية، وتوضح الشركة أن إعادة الضبط لا تتم إلا يدويًا وبعد أن يكون الصمام غير مزود بالطاقة الكهربائية.

وتجعل هذه الخاصية الصمام عنصرًا مناسبًا ضمن منظومات إغلاق الغاز التي تتطلب إعادة تشغيل يدوية بعد حالة الإغلاق الأمني.

مؤشر وضع الصمام VPI

يتضمن الإصدار M16/RMO N.A. مؤشرًا بصريًا VPI – Visual Position Indicator يوضح حالة الغالق. وعند إغلاق الصمام تظهر العلامة الحمراء الموجودة عادةً خلف مقبض إعادة الضبط.

وبالتالي، يمكن معرفة وضع الصمام بصريًا دون الاعتماد على المؤشرات الكهربائية وحدها.

جسم نحاسي

توضح MADAS أن M16/RMO N.A. يتميز بجسم من النحاس Brass، ضمن تصميم صمام السولينويد ذي إعادة الضبط اليدوية.

ويأتي ذلك مع تصميم مخصص لخدمة الغازات غير العدوانية الجافة من عائلات الغاز الثلاث وفق البيانات الفنية للشركة.

ضغط التشغيل

تتوفر سلسلة M16/RMO N.A. بإصدارات متعددة من ضغط التشغيل:

0.5 bar (500 mbar)
و
6 bar

ويظهر DN20 ضمن نطاق كلا الإصدارين.

لذلك يجب تحديد إصدار الضغط من لوحة البيانات أو رقم الجزء الكامل قبل اعتماد قيمة محددة للمنتج.

درجة الحماية IP65

توضح بيانات MADAS الفنية أن سلسلة M16/RMO N.A. تتمتع بدرجة حماية IP65. وتوفر هذه الدرجة حماية من الغبار ومن نفاثات الماء وفق شروط الاختبار الخاصة بالتصنيف.

ولا يعني ذلك أن الصمام مخصص للغمر في الماء.

درجة حرارة التشغيل

تحدد MADAS نطاق درجة الحرارة المحيطة للسلسلة من:

-20°C إلى +60°C.

ويجب الالتزام بحدود النسخة الفعلية عند اعتماد الصمام في المشروع.

الوصلات

بالنسبة إلى DN20، توضح MADAS أن التوصيلات الملولبة Rp تكون وفق EN 10226، بينما تتوفر توصيلات NPT عند الطلب.

لذلك من المهم تحديد نوع القلاوظ المطلوب عند إعداد عرض السعر أو أمر الشراء.

خيارات جهد التغذية

تتوفر السلسلة بعدة خيارات للجهد الكهربائي، منها:

12 VDC، 12 V/50 Hz، 24 VDC، 24 V/50 Hz، 110 V/50–60 Hz، 230 V/50–60 Hz.

وتذكر MADAS أن هناك سماحية تغذية من -15% إلى +10%.

وبالتالي يجب مطابقة جهد الملف مع لوحة بيانات الصمام الفعلي.

سرعة الإغلاق

تحدد البيانات الفنية زمن إغلاق الصمام بأقل من:

1 ثانية.

استخدامات صمام MADAS M16/RMO N.A.

يمكن استخدام هذا النوع ضمن منظومات أمان الغاز التي تتوافق مع مواصفات الصمام، ومنها:

• أنظمة كشف الغاز.
• أنظمة إغلاق الغاز.
• الأنظمة المرتبطة بثرموستات الأمان.
• تطبيقات الغاز الطبيعي أو LPG عندما يكون الإصدار مناسبًا.
• الشبكات التجارية والصناعية المتوافقة مع مواصفات الصمام.

الاعتمادات والمطابقة

توضح MADAS توافق إصدار 0.5 بار مع:

• EMC Directive 2014/30/EU
• LVD Directive 2014/35/EU
• RoHS II Directive 2011/65/EU

كما تضيف MADAS متطلبات PED 2014/68/EU لإصدارات 6 بار.

صناعة إيطالية

ينتمي المنتج إلى شركة MADAS S.r.l. الإيطالية المتخصصة في مكونات وأنظمة أمان وتنظيم الغاز، وتعرض الشركة سلسلة M16/RMO N.A. ضمن منتجاتها الرسمية.

مميزات صمام أمان 3/4 بوصة موديل M16/RMO N.A. DN 20 ماركة MADAS صناعة إيطالي

• الماركة: MADAS
• الموديل: M16/RMO N.A.
• المقاس: 3/4 بوصة
• المقاس الاسمي: DN20
• الحالة الطبيعية: Normally Open
• إعادة الضبط: Manual Reset
• مؤشر الوضع: VPI
• الجسم: Brass
• درجة الحماية: IP65
• درجة الحرارة: -20°C إلى +60°C
• زمن الإغلاق: أقل من 1 ثانية
• تعدد خيارات الجهد
• توفر إصدارات 500 mbar و6 bar
• صناعة إيطالية.

المواصفات الفنية

الفرق بين M16/RMO N.A. وM16/RMOC N.A.

يتوفر أيضًا إصدار M16/RMOC N.A.، وهو يختلف عن RMO بوجود زر إغلاق يدوي إضافي، بينما M16/RMO N.A. هو الإصدار بدون هذا الزر الإضافي.

لذلك، عند طلب المنتج يجب التأكد من أن الكود المطلوب هو RMO وليس RMOC.

الفرق بين 3/4 بوصة وDN20

في هذه السلسلة تحديدًا، تعرض MADAS المقاس:

3/4 بوصة = DN20

وهو المقاس المطلوب لهذا المنتج.

السلامة والتركيب

لأن المنتج مخصص لأنظمة الغاز، يجب مطابقة المقاس، نوع القلاوظ، الضغط، جهد الملف، ونوع الغاز مع الداتا شيت ولوحة بيانات الصمام الفعلي. كما يجب أن يتم التركيب والفحص والصيانة بواسطة فني مختص ووفق تعليمات الشركة واللوائح المحلية.
