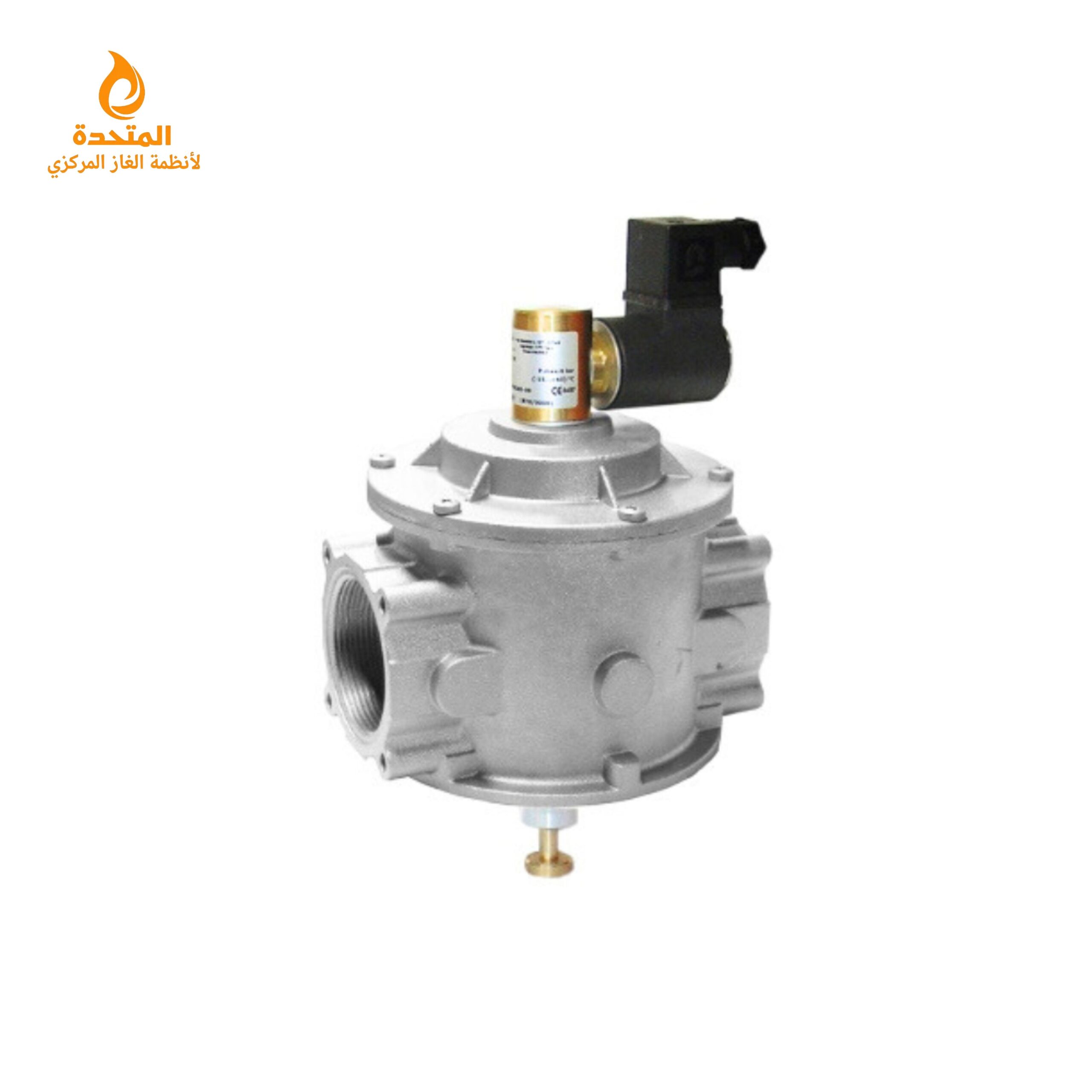

صمام أمان 1/2-1 بوصة موديل M16/RM N.A. DN 40 ماركة MADAS صناعة إيطالي
482,0 ر.س
صمام أمان غاز MADAS موديل M16/RM N.A. مقاس DN40 يعادل 1½ بوصة، صمام سولينويد Normally Open مع Manual Reset ومؤشر وضع VPI، متوفر بإصدارات ضغط مختلفة حسب التكوين، ومخصص للاندماج مع أنظمة كشف وإغلاق الغاز، مع جسم من سبائك الألومنيوم وصناعة إيطالية.
شحن سريع
نقوم بالشحن لمعظم مناطق المملكة
خدمة مع بعد البيع
نوفر الصيانة و الدعم الفني والمعاينة
صمام أمان 1/2-1 بوصة موديل M16/RM N.A. DN 40 ماركة MADAS صناعة إيطالي
نبذة عن صمام أمان 1/2-1 بوصة موديل M16/RM N.A. DN 40 ماركة MADAS صناعة إيطالي
يُعد صمام أمان غاز MADAS موديل M16/RM N.A. مقاس DN40 من صمامات الغاز الكهرومغناطيسية ذات الحالة الطبيعية Normally Open مع إعادة ضبط يدوية Manual Reset. وتخصص شركة MADAS S.r.l. هذه السلسلة للاستخدام ضمن أنظمة أمان الغاز، حيث يمكن للصمام إيقاف تدفق الغاز عند استقبال إشارة من كاشف تسرب الغاز أو من عنصر أمان متوافق. وتتوفر سلسلة M16/RM N.A. بمقاسات تشمل DN40.
كما أن المقاس DN40 يعادل 1½ بوصة اسميًا، وليس 1/2 أو 1 بوصة. لذلك، إذا كان عنوان المنتج المطلوب يجمع بين 1/2–1 بوصة وDN40، فهناك تعارض في المقاسات ويجب مراجعة المواصفة قبل نشر المنتج.
صمام MADAS M16/RM N.A. DN40
يعتمد الموديل M16/RM N.A. على صمام سولينويد للغاز يكون مفتوحًا عادةً، مع آلية إعادة ضبط يدوية. وتوضح الشركة أن الصمام يمكنه الاستجابة لإشارة خطر صادرة عن أجهزة مثل كواشف الغاز وثرموستات الأمان.
وبالتالي، يُستخدم هذا النوع من الصمامات كجزء من منظومة حماية الغاز وليس كصمام تشغيل عادي فقط.
ماذا يعني N.A.؟
الحروف N.A. اختصار لـ:
Normally Open – مفتوح عادةً
أي أن الوضع الطبيعي للصمام هو الفتح، بينما تقوم منظومة الأمان بإصدار الإشارة الكهربائية اللازمة لإغلاقه عند وجود حالة تستوجب الإغلاق.
وهذه الخاصية تميّز هذا الموديل عن إصدارات Normally Closed – N.C. من صمامات MADAS.
إعادة الضبط اليدوي Manual Reset
يتميز M16/RM N.A. بوجود إعادة ضبط يدوية. وتوضح MADAS أن إعادة فتح الصمام بعد الإغلاق لا تتم بصورة تلقائية، بل تتطلب إعادة ضبط يدوية وفق تصميم المنتج وإجراءات الشركة.
وهذه الخاصية مهمة في أنظمة السلامة لأنها تمنع عودة الصمام إلى حالة التشغيل بصورة تلقائية بعد حدث إغلاق أمني.
مؤشر وضع الصمام VPI
تتضمن سلسلة M16/RM N.A. VPI – Visual Position Indicator، وهو مؤشر بصري يساعد على معرفة وضع الصمام.
ووفق بيانات MADAS، تظهر علامة مرئية عند إغلاق الصمام، ما يسهل التعرف على حالته من الخارج.
صمام أمان لأنظمة الغاز
تم تصميم هذه السلسلة للتكامل مع أنظمة كشف الغاز والحماية، ويمكن أن تستقبل إشارة من كاشف الميثان أو LPG أو أول أكسيد الكربون أو من وسائل الحماية الأخرى المتوافقة.
وبالإضافة إلى ذلك، يمكن استخدام الصمام ضمن التطبيقات التي تتطلب إغلاقًا أمنيًا للخط عند وجود إشارة خطر.
مقاس DN40
المقاس المذكور هو:
DN40
ويعادل اسميًا:
1½ بوصة
وهذه نقطة مهمة جدًا عند إعداد اسم المنتج أو طلب عرض السعر، لأن DN40 ليس 1/2 بوصة ولا 1 بوصة.
لذلك، الاسم الفني الأدق لهذا المنتج هو:
صمام أمان غاز MADAS M16/RM N.A. DN40 – 1½ بوصة
الوصلات
تتوفر سلسلة M16/RM N.A. بتوصيلات مختلفة بحسب المقاس والإصدار، ومنها التوصيلات الملولبة والفلنجية في بعض التكوينات. كما تظهر بيانات MADAS إصدارات فلنجية وفق PN16 أو ANSI 150 ضمن بعض تكوينات السلسلة.
ولهذا يجب تحديد نوع التوصيل من رقم الجزء الفعلي، خصوصًا إذا كان الصمام سيُستخدم ضمن شبكة غاز مركزية.
إصدارات الضغط
تتوفر سلسلة M16/RM N.A. بإصدارات ضغط مختلفة، ومن أشهرها:
إصدار 0.5 بار
ضغط تشغيل أقصى 0.5 bar.
إصدار 6 بار
ضغط تشغيل أقصى 6 bar.
وتوضح MADAS أن الإصدارات ذات P.max = 6 bar تخضع أيضًا لمتطلبات PED 2014/68/EU وفق التكوين.
لذلك لا ينبغي كتابة ضغط محدد في صفحة المنتج إلا إذا كان متوافقًا مع رقم الموديل الفعلي.
جسم الصمام
تستخدم MADAS في سلسلة M16/RM N.A. جسمًا من سبائك الألومنيوم، وهو تصميم شائع لهذه الفئة من صمامات أمان الغاز.
ويجمع التصميم بين الهيكل المعدني وآلية الإغلاق الكهرومغناطيسية وإعادة الضبط اليدوية.
درجة الحماية
تظهر في بيانات المنتج الرسمية درجة حماية IP65 لبعض تكوينات M16/RM N.A.، بما يوفر حماية من الغبار ومن نفاثات الماء ضمن شروط اختبار هذا التصنيف.
ولا يعني ذلك أن الصمام مصمم للغمر أو للاستخدام تحت الماء.
التغذية الكهربائية
تتوفر سلسلة M16/RM N.A. بإصدارات جهد متعددة بحسب التكوين، وتظهر بيانات بعض الإصدارات جهد 230 V / 50–60 Hz مع استهلاك كهربائي محدد وفق النسخة.
لذلك، يجب اعتماد جهد الملف الكهربائي الموجود على لوحة الصمام الفعلي عند تجهيز المواصفات النهائية.
درجة حرارة التشغيل
تشير بيانات MADAS المنشورة إلى أن بعض تكوينات M16/RM N.A. تعمل ضمن نطاق حراري يقارب:
-20°C إلى +60°C
مع اختلاف حدود التشغيل حسب الإصدار والظروف الفعلية.
استخدامات صمام MADAS M16/RM N.A.
يمكن استخدام صمام الأمان ضمن التطبيقات التي تتوافق مع مواصفاته واعتماداته، مثل:
- أنظمة أمان الغاز.
- شبكات الغاز المركزية.
- أنظمة الإغلاق المرتبطة بكواشف تسرب الغاز.
- المنشآت التجارية والصناعية.
- خطوط الغاز الطبيعي وLPG حسب الإصدار.
- التطبيقات التي تحتاج إلى صمام Normally Open مع إعادة ضبط يدوية.
مميزات صمام أمان 1/2-1 بوصة موديل M16/RM N.A. DN 40 ماركة MADAS صناعة إيطالي
- ماركة MADAS الإيطالية.
- موديل M16/RM N.A.
- مقاس DN40 / 1½ بوصة.
- Normally Open.
- Manual Reset.
- مؤشر وضع بصري VPI.
- جسم من سبائك الألومنيوم.
- توفر إصدارات بضغط 0.5 و6 بار حسب التكوين.
- توفر إصدارات بوصلة فلنجية أو ملولبة حسب النسخة.
- درجة حماية تصل إلى IP65 في التكوينات الموثقة.
- مناسب للاندماج مع أنظمة كشف الغاز.
- صناعة إيطالية.
المواصفات الفنية
| المواصفة | التفاصيل |
|---|---|
| العلامة التجارية | MADAS |
| الموديل | M16/RM N.A. |
| المقاس | DN40 |
| المقاس بالبوصة | 1½ بوصة |
| نوع الصمام | Gas Solenoid Safety Valve |
| الحالة الطبيعية | Normally Open |
| إعادة الضبط | Manual Reset |
| مؤشر الوضع | VPI |
| الخامة الأساسية | Aluminum Alloy |
| التوصيل | Threaded أو Flanged حسب الإصدار |
| ضغط التشغيل الأقصى | 0.5 bar أو 6 bar حسب الإصدار |
| الحماية | IP65 في التكوينات الموثقة |
| درجة الحرارة | تقريبًا -20°C إلى +60°C حسب الإصدار |
| جهد التشغيل | حسب إصدار الملف |
| الغاز | Natural Gas / LPG وغيرها حسب الاعتماد |
| الاستخدام | أنظمة أمان الغاز |
| بلد الصنع | إيطاليا |
ملاحظة مهمة بخصوص المقاس
العبارة التي أرسلتها:
“صمام أمان 1/2-1 بوصة … DN40”
تحتاج إلى تصحيح قبل إدراج المنتج في المتجر؛ لأن DN40 يعادل 1½ بوصة اسميًا. فإذا كان المنتج لديك فعلًا DN40 فالأفضل أن يكون عنوانه:
صمام أمان غاز MADAS M16/RM N.A. مقاس 1½ بوصة DN40 صناعة إيطالية
أما إذا كان المقصود مقاسًا بين 1/2 و1 بوصة، فسيكون رقم DN مختلفًا.
السلامة والتركيب
نظرًا لأن هذا المنتج جزء من أنظمة أمان الغاز، يجب تحديد المقاس الصحيح، نوع التوصيل، ضغط التشغيل، جهد الملف، ونوع الغاز من لوحة البيانات والداتا شيت الخاصة بالموديل الفعلي. كما يجب تنفيذ أعمال التركيب والفحص بواسطة فني أو جهة مؤهلة وفق تعليمات MADAS واللوائح المعمول بها.
