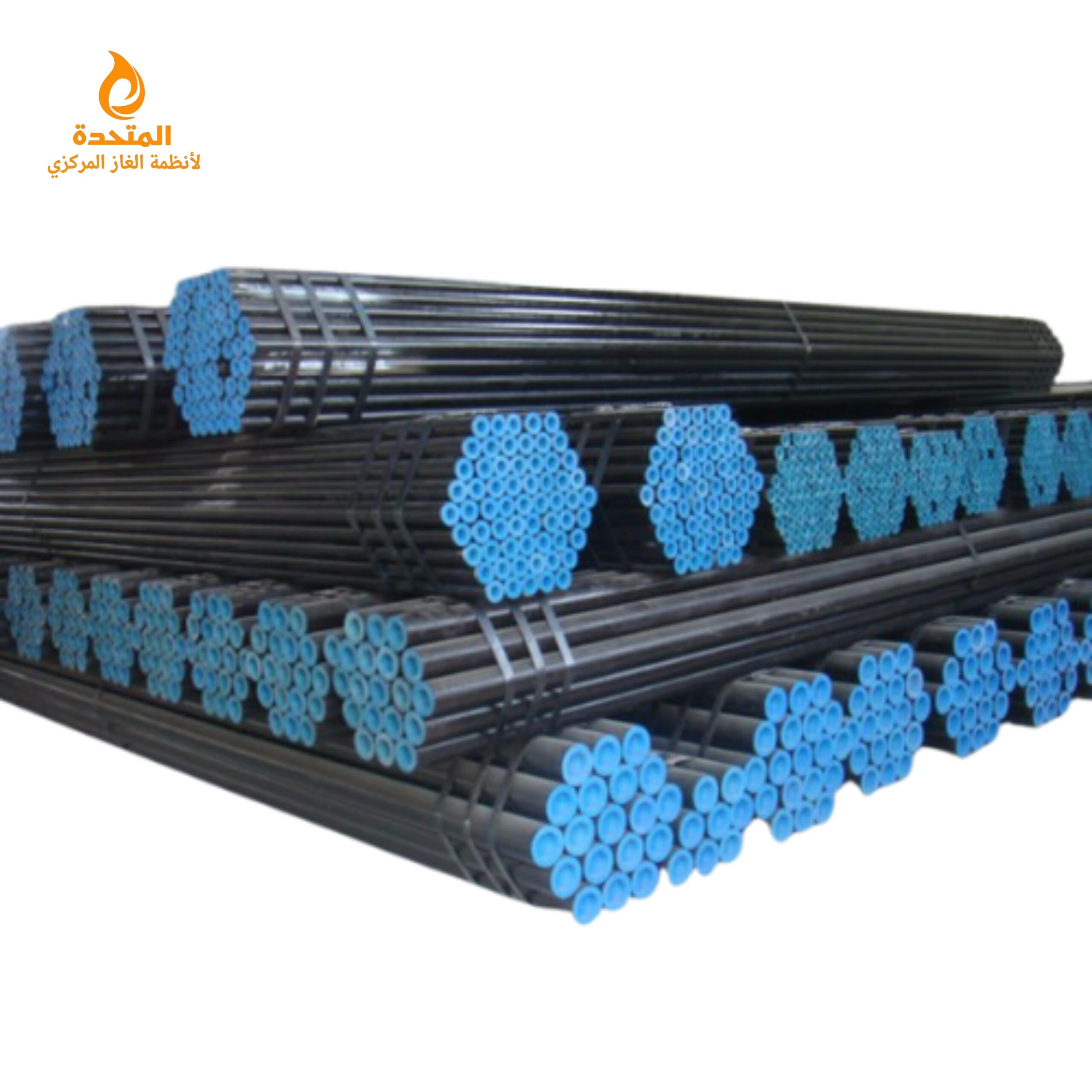

ماسورة غاز 3 بوصة حديد بلاك ستيل سيملس SCH80 طول 6 متر

ماسورة غاز مقاس 3 بوصه حديد بلاك ستيل سيملس SCH80 طول 6 متر هي ماسورة فولاذية سوداء Black Steel مصنعة بطريقة Seamless بدون خط لحام طولي، وتأتي بمقاس اسمي 3 بوصة وتصنيف Schedule 80 وطول 6 متر. لذلك، تناسب مشروعات الأنابيب التي تحدد هذه المواصفات، مع ضرورة اعتماد نوع الماسورة ودرجة المادة وفق المتطلبات الفنية للمشروع.

بالإضافة إلى ذلك، يغطي معيار ASME B36.10 توحيد أبعاد المواسير الفولاذية الملحومة وغير الملحومة، بما في ذلك المقاسات الاسمية وسماكات الجدار المختلفة. وبالتالي، يمكن استخدام هذه الأبعاد كمرجع عند مراجعة الماسورة والمكونات المرتبطة بها.

ما هي ماسورة غاز مقاس 3 بوصه حديد بلاك ستيل سيملس SCH80 طول 6 متر ؟

ماسورة 3 بوصة تحمل المقاس الاسمي NPS 3، ويقابله تقريبًا DN80. كما يبلغ القطر الخارجي القياسي لهذا المقاس 88.9 مم، بينما تصل سماكة جدار SCH80 إلى نحو 7.62 مم، ويبلغ القطر الداخلي النظري قرابة 73.66 مم.

كذلك، يصف مصطلح Seamless طريقة تصنيع الماسورة بدون خط لحام طولي، بينما يحدد SCH80 فئة سماكة الجدار. أما Black Steel فيشير إلى الفولاذ الأسود وفق وصف المنتج. لذلك، تعبر هذه المصطلحات عن خصائص مختلفة للماسورة وتكمل بعضها بعضًا.

استخدامات الماسورة

يمكن أن تدخل هذه الماسورة في مشروعات الأنابيب التي تحدد مقاس NPS 3 وتصنيف SCH80، مثل بعض التطبيقات الصناعية والميكانيكية وأنظمة الخدمات التي تعتمد هذه المواصفات.

وعلاوة على ذلك، يوفر طول 6 متر قطعة مناسبة للمشروعات التي تعتمد أطوالًا موحدة. ومع ذلك، تعتمد ملاءمة الماسورة لنظام معين على درجة المادة والمواصفة والتصميم والكود المعتمد، وليس على المقاس وحده.

مميزات ماسورة 3 بوصة SCH80

• مقاس اسمي 3 بوصة.
• ما يعادل تقريبًا NPS 3 / DN80.
• تصنيع Seamless بدون خط لحام طولي.
• Black Steel حسب وصف المنتج.
• تصنيف سماكة SCH80.
• طول القطعة 6 متر.
• قطر خارجي قياسي يبلغ نحو 88.9 مم.
• سماكة جدار اسمية تبلغ نحو 7.62 مم.
• قطر داخلي نظري يقارب 73.66 مم.
• وزن مرجعي للماسورة الفولاذية يقارب 15.26 كجم/م.

لماذا تختار هذه الماسورة؟

أولًا، تجمع هذه الماسورة بين 3 بوصة وSCH80 وSeamless وBlack Steel، وبالتالي تناسب المواصفات التي تطلب هذه الخصائص مجتمعة. ثانيًا، يوفر طول 6 متر قطاعًا عمليًا للمشروعات التي تعتمد هذا الطول.

بالإضافة إلى ذلك، يساعد تحديد الـ Schedule في معرفة سماكة الجدار والأبعاد المرجعية. لذلك، يمكن استخدام جداول ASME لمراجعة الأبعاد، بينما يجب الرجوع إلى شهادة المصنع لتأكيد درجة المادة والمواصفة الفعلية.

المواصفات الفنية

ملاحظة: الأبعاد والأوزان المذكورة تمثل قيمًا مرجعية لمقاس NPS 3 SCH80 وفق الجداول المنشورة، بينما تعتمد بيانات المنتج الفعلية على شهادة المصنع وتفاوتات التصنيع.

الفرق بين Black Steel وSeamless وSCH80

من المهم التفريق بين هذه المصطلحات. Black Steel يصف حالة أو تشطيب سطح الفولاذ، بينما Seamless يصف طريقة التصنيع بدون خط لحام طولي. أما SCH80 فيحدد فئة سماكة جدار الأنبوب.

وبالتالي، لا يكفي ذكر مصطلح واحد لوصف الماسورة بشكل كامل. بل يجب جمع المقاس وطريقة التصنيع والتشطيب والـ Schedule ودرجة المادة عند إعداد المواصفة الفنية.

أبعاد ماسورة 3 بوصة SCH80

وفق جداول الأبعاد المرجعية، يبلغ القطر الخارجي لمقاس NPS 3 نحو 88.9 مم، وتبلغ سماكة الجدار في SCH80 نحو 7.62 مم، بينما يصل القطر الداخلي النظري إلى نحو 73.66 مم. كما يبلغ الوزن المرجعي قرابة 15.26 كجم لكل متر.

وبناءً على ذلك، يصل الوزن النظري لقطعة طولها 6 متر إلى نحو 91.56 كجم، مع احتمال اختلاف الوزن الفعلي بسبب تفاوتات التصنيع وطريقة التشطيب.

أهمية معيار ASME B36.10

توضح ASME B36.10 أنها تختص بتوحيد أبعاد المواسير الفولاذية الملحومة وغير الملحومة المستخدمة عند درجات الحرارة والضغوط المختلفة. لذلك، يوفر المعيار مرجعًا مهمًا لمقاسات الأنابيب وسماكاتها.

ومع ذلك، لا يعني ذكر ASME B36.10 أن المنتج نفسه يحمل اعتمادًا وفق المعيار. لذلك، يجب الاستناد إلى شهادة المصنع أو بيانات المورد لإثبات المطابقة الفعلية.

الطول والمقاس

يأتي المنتج بطول 6 متر حسب وصف المنتج. كذلك، يمثل 3 بوصة المقاس الاسمي، وليس القطر الخارجي الفعلي؛ إذ يبلغ القطر الخارجي القياسي 88.9 مم.

بالإضافة إلى ذلك، يحدد SCH80 سماكة الجدار الاسمية عند نحو 7.62 مم. ولذلك، يجب أخذ المقاس والـ Schedule معًا عند مطابقة المكونات والأبعاد.

الاستخدام ضمن الأنظمة الفنية

يمكن أن تدخل المواسير الفولاذية ضمن أنظمة الغاز أو غيرها من أنظمة الأنابيب عندما يحدد التصميم والكود المعتمد استخدامها. ومع ذلك، لا يكفي المقاس أو SCH80 وحدهما لإثبات صلاحية الماسورة لنظام محدد.

لذلك، يجب مراجعة درجة المادة والمواصفة والضغط ودرجة الحرارة ومتطلبات المشروع بواسطة المختصين قبل الاعتماد النهائي.
