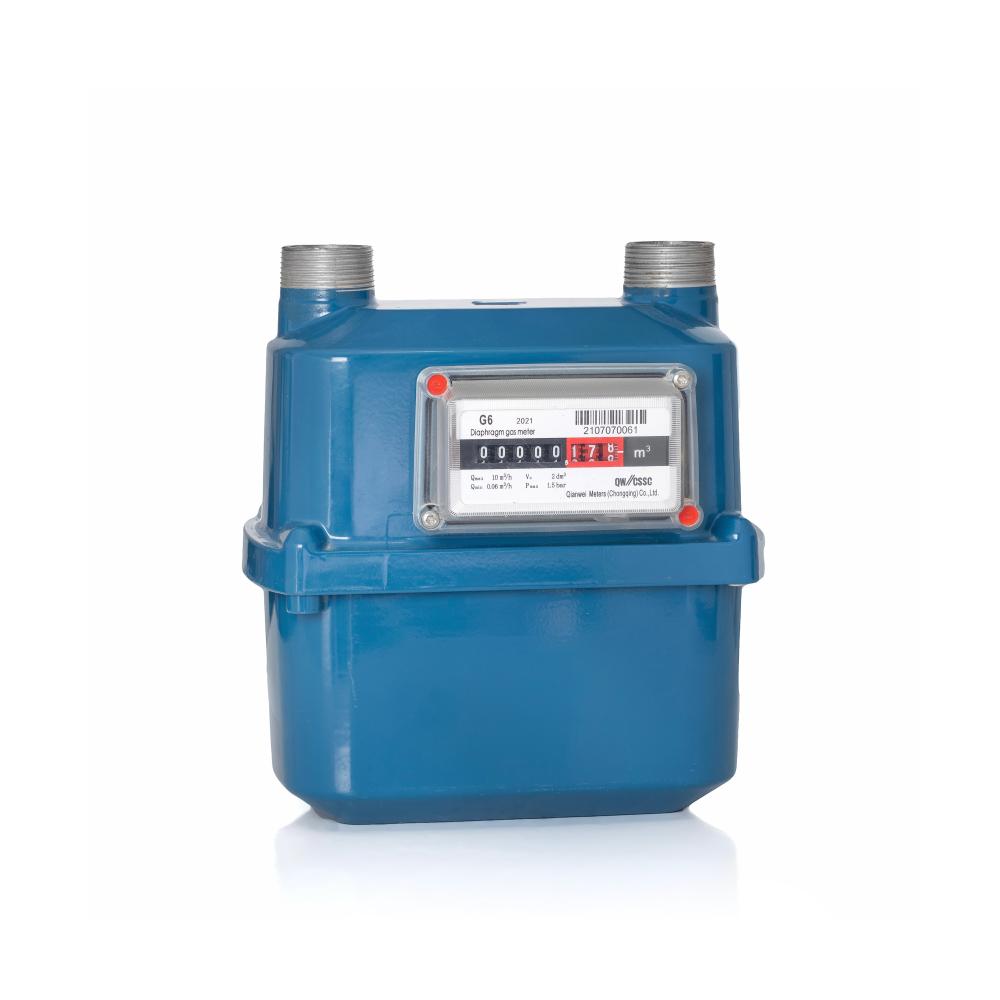

عداد غاز 2 بار استخدام تجاري وصناعي G6

عداد غاز 2 بار استخدام تجاري وصناعي G6 هو عداد غاز من نوع الحجاب الحاجز، ويستخدم لقياس استهلاك الغاز في التطبيقات التجارية والصناعية التي تتوافق مع معدل التدفق وضغط التشغيل الخاص بالعداد. وتوفر شركة Metrix عدادات UG من فئة G6 للاستخدام المنزلي والتجاري والصناعي، كما تذكر الشركة أن سلسلة UG تقيس الغاز الطبيعي وغاز LPG والغازات غير المسببة للتآكل.

بالإضافة إلى ذلك، توفر إصدارات UG بهيكل من الألومنيوم بضغط تشغيل أقصى يصل إلى 2 بار، بينما تختلف مواصفات الهيكل والضغط حسب إصدار العداد. لذلك، يجب مطابقة نسخة المنتج مع الكتالوج قبل اعتماد مواصفة 2 بار على أنها تخص كل عدادات G6.

ما هو عداد غاز G6 بضغط 2 بار؟

هو عداد غاز مخصص لقياس حجم الغاز المار عبر الشبكة وتسجيل الاستهلاك، ويعتمد تصميم G6 الشائع على تقنية الحجاب الحاجز. كما أن فئة G6 توفر في بعض الموديلات معدل تدفق اسمي قدره 6 م³/ساعة، بينما يصل التدفق الأقصى إلى 10 م³/ساعة.

ومن ناحية أخرى، يختلف ضغط التشغيل الأقصى بين الإصدارات؛ فعلى سبيل المثال، يوضح كتالوج Metrix أن هيكل الألومنيوم يمكن أن يصل إلى 2 بار، بينما يبلغ الحد الأقصى للنسخة ذات الهيكل الفولاذي 0.5 بار. وبالتالي، من المهم تحديد نسخة العداد قبل إدراج ضغط التشغيل في صفحة المنتج.

استخدامات عداد غاز 2 بار G6

يمكن استخدام عداد غاز 2 بار G6 في التطبيقات التي تتطلب قياسًا دقيقًا لاستهلاك الغاز وتتناسب مع مواصفات العداد، مثل:

• المنشآت التجارية.
• بعض التطبيقات الصناعية المناسبة.
• المرافق التي تعتمد على الغاز الطبيعي.
• تطبيقات غاز LPG المتوافقة.
• شبكات الغاز التي تحتاج إلى عداد حجاب حاجز مناسب لمعدل التدفق المطلوب.

كذلك، تشير Metrix إلى استخدام عدادات UG في التطبيقات المنزلية والتجارية والصناعية، بينما يحدد تصميم المشروع مدى ملاءمة فئة G6 من حيث الضغط ومعدل التدفق ونوع الغاز.

مميزات عداد غاز G6 2 بار

• فئة قياس G6.
• تقنية قياس بالحجاب الحاجز في سلسلة UG.
• تدفق اسمي يصل إلى 6 م³/ساعة في موديلات G6 المذكورة.
• تدفق أقصى يصل إلى 10 م³/ساعة في الموديلات المشار إليها.
• توفر نسخة بهيكل ألومنيوم بضغط تشغيل أقصى يصل إلى 2 بار ضمن سلسلة Metrix UG.
• إمكانية استخدامه لقياس الغاز الطبيعي وLPG والغازات غير المسببة للتآكل، حسب الإصدار.
• تصميم مدمج في سلسلة UG.
• دقة واستقرار قياس وفق بيانات الشركة المصنعة.
• توافق مع EN 1359 ووسم CE-MID في سلسلة Metrix UG.
• إمكانية إضافة مولد نبضات في بعض الإصدارات للقراءة الإلكترونية.

علاوة على ذلك، تتيح بعض إصدارات G6 الاستفادة من قراءة النبضات، وبالتالي يمكن دمج العداد مع نظام قراءة مناسب عندما يدعم الجهاز هذه الوظيفة.

لماذا تختار عداد غاز 2 بار استخدام تجاري وصناعي G6؟

يحتاج التطبيق التجاري أو الصناعي إلى عداد يتوافق مع معدل استهلاك الغاز وظروف التشغيل الفعلية. لذلك، توفر فئة G6 سعة قياس أعلى من بعض الفئات المنزلية الأصغر، كما تصل بعض موديلاتها إلى تدفق أقصى يبلغ 10 م³/ساعة.

بالإضافة إلى ذلك، توفر سلسلة Metrix خيارات مختلفة للهيكل والضغط ووسائل قراءة الاستهلاك. وبناءً على ذلك، يجب اختيار الإصدار الذي يطابق ضغط الشبكة ونوع الغاز ومعدل التدفق المطلوب.

المواصفات الفنية

توضح بيانات Metrix أن G6 يصل إلى Qmax = 10 م³/ساعة وQmin = 0.06 م³/ساعة، كما تذكر أن هيكل الألومنيوم يسمح بضغط تشغيل أقصى قدره 2 بار.

عداد G6 وضغط التشغيل 2 بار

تعد مواصفة 2 بار من أهم النقاط عند اختيار هذا النوع من العدادات. ومع ذلك، لا تنطبق هذه القيمة على جميع إصدارات G6؛ إذ توضح بيانات Metrix وجود هيكل ألومنيوم بضغط تشغيل أقصى 2 بار، بينما تقدم الشركة أيضًا هيكلًا فولاذيًا بضغط أقصى أقل.

وبالتالي، يجب تحديد نوع الهيكل والإصدار المطلوب قبل التوريد، خصوصًا في المشروعات التي تعمل عند ضغوط أعلى من العدادات التقليدية.

معدل تدفق عداد G6

يوفر عداد G6 في البيانات الفنية المشار إليها تدفقًا اسميًا قدره 6 م³/ساعة، بينما يصل التدفق الأقصى إلى 10 م³/ساعة. كما يبلغ التدفق الأدنى 0.06 م³/ساعة في موديلات G6 المذكورة.

لذلك، يعتمد اختيار G6 على معدل استهلاك الغاز الفعلي، وليس على اسم الفئة وحده. وعلاوة على ذلك، يجب مراعاة ضغط الشبكة ونوع الغاز والتوصيلات المعتمدة عند تحديد الموديل.

القراءة والنبضات

تأتي بعض عدادات G6 بمغناطيس نبضات أو إمكانية إضافة Pulse Transmitter لقراءة الاستهلاك إلكترونيًا. وبالتالي، يمكن الاستفادة من هذه الوظيفة في أنظمة المراقبة أو تسجيل البيانات التي تدعم إشارات النبضات.

ومع ذلك، تختلف طريقة الاتصال والمكونات الإضافية حسب الإصدار، ولذلك يجب التحقق من بيانات الموديل قبل ربطه بأي نظام إلكتروني.

إرشادات السلامة

يجب اختيار عداد غاز 2 بار استخدام تجاري وصناعي G6 وفق ضغط الشبكة ونوع الغاز ومعدل التدفق ومتطلبات القياس المعتمدة. كما يجب تنفيذ أعمال التركيب والفحص بواسطة فني مؤهل ووفق تعليمات الشركة المصنعة والاشتراطات المحلية.
