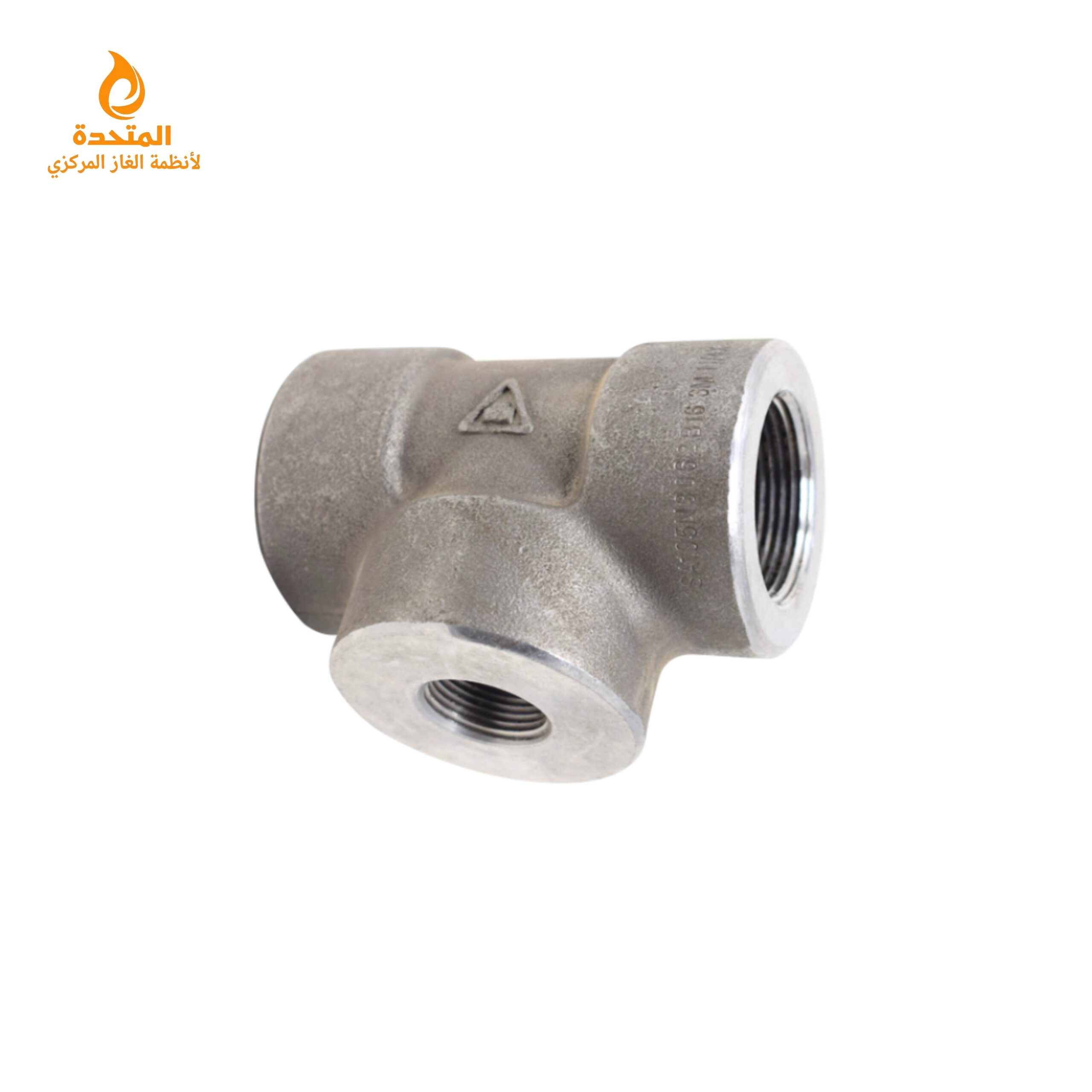

تي نقاص غاز مقاس 1½ بوصة إلى ½ بوصة ضغط 3000 رطل صناعة تايوان

نبذة عن تي نقاص مقاس ½1 بوصه إلى ½ ضغط 3000 رطل مخصص لتمديدات الغاز صناعة تايوان

يُعد تي نقاص مقاس 1½ بوصة إلى ½ بوصة ضغط 3000 رطل من وصلات الأنابيب المطروقة التي تساعد على إنشاء فرع أصغر من خط رئيسي أكبر. ويُعرف فنيًا باسم Reducing Tee، وتتوفر في الأسواق وصلات بهذه الفئة بمقاس 1½ × 1½ × ½ بوصة وتصنيف Class 3000، كما تظهر منتجات مماثلة بمنشأ تايوان.

ويستخدم هذا النوع من الوصلات في التطبيقات التي تحتاج إلى تفريع خط الأنابيب مع تقليل قطر الفرع، ولذلك يناسب مشاريع التمديدات التي تتطلب انتقالًا من خط 1½ بوصة إلى فرع ½ بوصة، وفق المواصفة المعتمدة للمشروع.

تصميم Reducing Tee

يجمع تي النقاص بين وظيفة القسام ووظيفة التخفيض في وصلة واحدة؛ إذ يحافظ المساران الرئيسيان على المقاس الأكبر، بينما يقل قطر الفرع الجانبي.

وبناءً على ذلك، فإن التكوين الشائع للمقاس المطلوب هو:

1½ × 1½ × ½ بوصة

وهذا يعني أن طرفي الخط الرئيسي يأتيان بمقاس 1½ بوصة، بينما يأتي الفرع بمقاس ½ بوصة. وتعرض بيانات تجارية لوصلة بهذا التكوين فئة Class 3000 كـReducing Tee مطروق.

ضغط 3000 رطل Class 3000

يحمل المنتج تصنيف 3000 رطل أو Class 3000، وهي فئة شائعة لوصلات الأنابيب المطروقة ذات الضغط المرتفع. وتوجد وصلات Reducing Tee بهذه الفئة مصنفة عند 3000 PSI في بيانات المنتجات المتاحة.

ومع ذلك، يجب التمييز بين تصنيف الوصلة وبين ضغط التشغيل الفعلي؛ إذ يعتمد الضغط المسموح به على الخامة ودرجة الحرارة والمعيار والتكوين الكامل للوصلة.

تي نقاص مخصص لتفريع الخط

يساعد التي النقاص على إنشاء فرع أصغر من خط رئيسي دون الحاجة إلى تركيب عدة وصلات منفصلة لهذا الغرض. لذلك يوفر تصميمه حلًا عمليًا في مخططات الأنابيب التي تتطلب تغيير قطر الفرع.

كما أن اختيار 1½ × 1½ × ½ بوصة يحافظ على قطر الخط الرئيسي عند 1½ بوصة، بينما يخصص الفرع الجانبي لمقاس ½ بوصة.

صناعة تايوان

تظهر وصلات Reducing Tee Class 3000 المصنعة في تايوان ضمن بيانات التوريد الدولية، كما تظهر منتجات من الصلب الكربوني المطروق وبمقاسات مختلفة تحت فئة الوصلات ذات الضغط المرتفع.

لذلك يمكنك استخدام عبارة صناعة تايوان في صفحة المنتج عندما يثبت بلد المنشأ على المنتج أو العبوة أو مستند المورد.

خامة الوصلة

تتوفر وصلات Class 3000 المطروقة بخامات مختلفة. على سبيل المثال، تعرض بعض المنتجات التايوانية خامة Forged Carbon Steel، بينما تستخدم منتجات أخرى 316/316L Stainless Steel.

وبالتالي، لا أنسب خامة محددة إلى المنتج الذي لديك ما لم تثبتها صورة القطعة أو شهادة المادة. وإذا كانت القطعة لديك من Forged Carbon Steel، فيمكن إضافة هذه المواصفة إلى عنوان المنتج وبياناته الفنية.

التوصيلات والقلاوظ

تتوفر تيّات النقاص من فئة Class 3000 بتوصيلات ملولبة، وتستخدم بعض المنتجات Female NPT من الجهات الثلاث. كما تشير مواصفات منتجات هذه الفئة إلى اعتماد ASME B1.20.1 للقلاوظ NPT وASME B16.11 لأبعاد الوصلات المطروقة.

لذلك، يجب مطابقة نوع القلاوظ الفعلي مع المواسير والوصلات المقابلة قبل اعتماد القطعة في المشروع.

الاستخدام في تمديدات الغاز

يمكن أن تدخل وصلات Reducing Tee ضمن خطوط الغاز عندما تتوافق الخامة والتوصيلات وتصنيف الضغط مع متطلبات النظام. وتظهر منتجات Class 3000 مشابهة في بيانات الأسواق ضمن تطبيقات تشمل Natural Gas إلى جانب النفط والمياه والوسائط الصناعية الأخرى.

أما صلاحية المنتج لديك لخدمة غاز محددة، فتحتاج إلى تأكيدها من مواصفة الشركة المصنعة وشهادة المنتج.

مميزات تي نقاص مقاس ½1 بوصه إلى ½ ضغط 3000 رطل مخصص لتمديدات الغاز صناعة تايوان

• تصميم Reducing Tee لتكوين فرع أصغر.
• المقاس الرئيسي 1½ بوصة.
• مقاس الفرع ½ بوصة.
• التكوين الشائع: 1½ × 1½ × ½ بوصة.
• تصنيف Class 3000.
• ضغط تصنيف يصل إلى 3000 PSI في المنتجات المطابقة لهذه الفئة.
• يتوفر ضمن منتجات مصنعة في تايوان.
• تتوفر نسخ مطروقة من الصلب الكربوني أو الستانلس بحسب المنتج.
• تتوفر تكوينات ملولبة NPT في بعض الإصدارات.

المواصفات الفنية ل تي نقاص مقاس ½1 بوصه إلى ½ ضغط 3000 رطل مخصص لتمديدات الغاز صناعة تايوان
