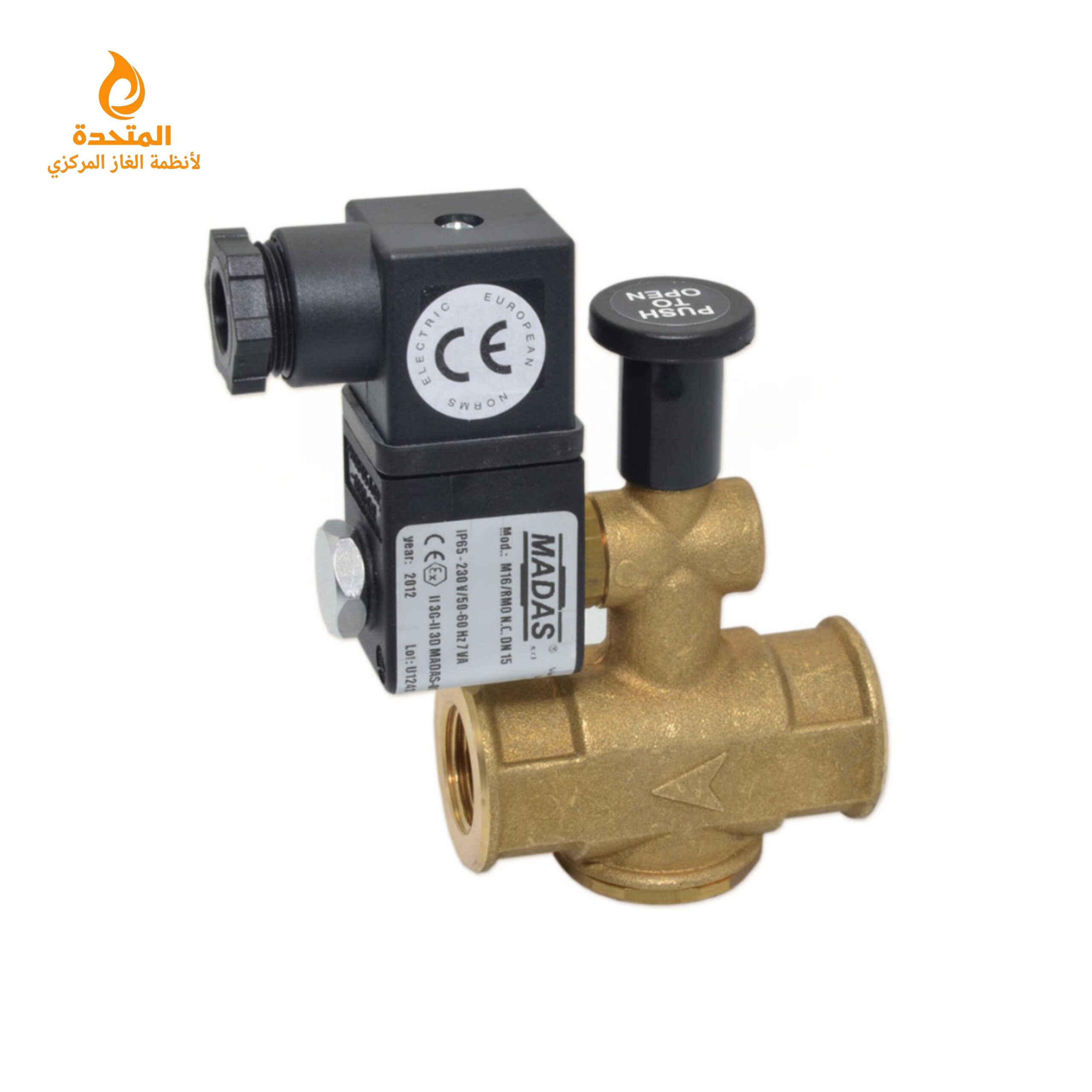

صمام أمان 1/2 بوصة موديل M16/RMO N.A. DN 15 ماركة MADAS صناعة إيطالي

نبذة عن صمام أمان 1/2 بوصة موديل M16/RMO N.A. DN 15 ماركة MADAS صناعة إيطالي

يُعد صمام أمان غاز MADAS موديل M16/RMO N.A. مقاس 1/2 بوصة DN15 من صمامات السولينويد المخصصة لأنظمة أمان وإغلاق الغاز، ويتميز بالحالة الطبيعية Normally Open – N.A. مع إعادة ضبط يدوية Manual Reset. وتوضح شركة MADAS أن هذا النوع مناسب لإيقاف الغاز عند استقبال إشارة خطر من كاشف تسرب الغاز أو ترموستات أمان أو عنصر حماية متوافق، ولا يمكن إعادة ضبطه إلا يدويًا وعندما لا يكون الصمام تحت التغذية الكهربائية.

ويأتي المقاس المطلوب DN15، وهو المقاس الاسمي المقابل لـ 1/2 بوصة، كما تدرج MADAS DN15 ضمن مقاسات سلسلة M16/RMO N.A. الرسمية.

صمام MADAS M16/RMO N.A. مقاس 1/2 بوصة

تم تصميم M16/RMO N.A. ليعمل كعنصر أمان ضمن منظومة الغاز، حيث يكون الصمام مفتوحًا عادةً ويمكن أن يغلق عند استقبال أمر الحماية المناسب.

كما أن وجود Manual Reset يعني أن إعادة الصمام إلى حالة التشغيل تتم يدويًا وفق آلية المنتج، وهو ما يميز هذا النوع عن بعض صمامات السولينويد الأوتوماتيكية.

مقاس 1/2 بوصة DN15

المقاس 1/2 بوصة يقابله DN15 في هذه السلسلة. وتوضح صفحة MADAS الرسمية أن مجموعة صمامات Normally Open Manual Reset تشمل:

• 1/2 بوصة – DN15
• 3/4 بوصة – DN20
• 1 بوصة – DN25

وذلك ضمن إصدارات السلسلة ذات الضغط الأقصى 0.5 بار أو 6 بار حسب التكوين.

Normally Open – مفتوح عادةً

يشير الاختصار N.A. إلى Normally Open، أي أن الوضع الطبيعي للصمام هو الفتح.

وتوضح MADAS أن هذا النوع يمكن استخدامه لإيقاف الغاز استجابةً لإشارة خطر من كاشف الغاز أو ترموستات أمان أو وسيلة حماية مماثلة، وفق تكوين النظام.

Manual Reset – إعادة الضبط اليدوي

من أهم خصائص M16/RMO N.A. أن إعادة الضبط تتم يدويًا، وتوضح MADAS أن إعادة الضبط لا تتم إلا عندما يكون الصمام غير مزود بالطاقة الكهربائية.

وبالتالي، يمثل الصمام عنصرًا من عناصر الحماية التي تتطلب إعادة تشغيل يدوية بعد حالة الإغلاق.

مؤشر وضع الصمام VPI

تتضمن سلسلة M16/RMO N.A. مؤشرًا بصريًا VPI – Visual Position Indicator لإظهار موضع الغالق.

وتوضح الشركة أنه عند إغلاق الصمام تصبح الحلقة الحمراء مرئية، بينما تكون مخفية بواسطة مقبض إعادة الضبط عندما يكون الصمام في الوضع المفتوح.

جسم من النحاس

توضح وثائق MADAS أن إصدار M16/RMO N.A. يأتي بجسم نحاسي Brass Body.

ويأتي هذا ضمن تصميم مخصص لصمامات أمان الغاز ذات إعادة الضبط اليدوية والمقاسات الصغيرة.

الغازات المتوافقة

توضح MADAS أن السلسلة مصممة للغازات غير العدوانية الجافة من العائلات الغازية الثلاث، كما تذكر استخدام صماماتها مع تطبيقات تتضمن إشارات من كواشف الميثان وLPG وأول أكسيد الكربون.

ويجب دائمًا مطابقة نوع الغاز مع بيانات المنتج الفعلي ومتطلبات المشروع.

ضغط التشغيل

تتوفر سلسلة M16/RMO N.A. DN15 بإصدارات ضغط مختلفة، منها:

إصدار 500 mbar

أقصى ضغط تشغيل 500 mbar / 0.5 bar.

إصدار 6 bar

تتوفر أيضًا نسخة ذات ضغط أقصى 6 bar، وتوضح MADAS أنها تخضع لمتطلبات PED الخاصة بهذا الإصدار.

لذلك، يجب تحديد إصدار الضغط من لوحة بيانات الصمام عند نشر المواصفة النهائية.

التوصيل والقلاوظ

توضح MADAS أن المقاسات DN15 وDN20 وDN25 من هذه السلسلة تستخدم توصيلات ملولبة Rp وفق EN 10226، مع إمكانية توفير NPT عند الطلب.

وبالتالي، فإن نوع القلاوظ يجب أن يكون جزءًا واضحًا من مواصفة الشراء أو عرض السعر.

درجة الحماية IP65

تذكر البيانات الفنية للسلسلة درجة حماية IP65. وتوفر هذه الدرجة حماية من الغبار ومن نفاثات الماء وفق شروط اختبار التصنيف.

ولا يعني ذلك أن الصمام مصمم للغمر في الماء.

درجة حرارة التشغيل

تحدد MADAS نطاق درجة الحرارة المحيطة للسلسلة من:

-20°C إلى +60°C.

جهد التغذية

تتوفر السلسلة بعدة خيارات لجهد الملف، وتشمل وفق الدليل الفني:

12 VDC، 12 V/50 Hz، 24 VDC، 24 V/50 Hz، 110 V/50–60 Hz، 230 V/50–60 Hz. كما تذكر الوثيقة سماحية تغذية من -15% إلى +10%.

لذلك يجب الرجوع إلى لوحة بيانات الصمام الفعلي لتحديد جهد التشغيل الصحيح.

زمن الإغلاق

تحدد الوثائق الفنية زمن الإغلاق بأقل من:

1 ثانية.

الاستخدامات

يمكن أن يدخل MADAS M16/RMO N.A. DN15 ضمن أنظمة أمان الغاز المتوافقة مع مواصفاته، مثل:

• أنظمة كشف تسرب الغاز.
• أنظمة إغلاق الغاز.
• الأنظمة المرتبطة بثرموستات الأمان.
• التطبيقات التجارية والخدمية.
• شبكات الغاز ذات المقاسات الصغيرة.
• أنظمة الغاز الطبيعي أو LPG عندما يكون الإصدار مناسبًا ومطابقًا للمواصفات.

الاعتمادات والمطابقة

توضح MADAS توافق سلسلة M16/RMO N.A. مع:

• EMC Directive 2014/30/EU
• LVD Directive 2014/35/EU
• RoHS II Directive 2011/65/EU

أما الإصدارات ذات P.max = 6 bar فتذكر الشركة كذلك PED Directive 2014/68/EU.

صناعة إيطالية

ينتمي المنتج إلى شركة MADAS S.r.l. الإيطالية المتخصصة في تجهيزات أنظمة الغاز وتنظيمه وحمايته، وتعرض الشركة سلسلة M16/RMO N.A. ضمن منتجاتها الرسمية لصمامات السولينويد ذات إعادة الضبط اليدوي.

مميزات صمام أمان 1/2 بوصة موديل M16/RMO N.A. DN 15 ماركة MADAS صناعة إيطالي

• الماركة: MADAS
• الموديل: M16/RMO N.A.
• المقاس: 1/2 بوصة
• المقاس الاسمي: DN15
• الحالة الطبيعية: Normally Open
• إعادة الضبط: Manual Reset
• مؤشر الوضع: VPI
• الجسم: Brass
• التوصيل: Rp وفق EN 10226
• NPT: متاح عند الطلب
• درجة الحماية: IP65
• درجة الحرارة: -20°C إلى +60°C
• زمن الإغلاق: أقل من ثانية
• إصدارات الضغط: 500 mbar أو 6 bar حسب التكوين
• خيارات جهد متعددة
• صناعة إيطالية.

المواصفات الفنية

الفرق بين M16/RMO N.A. وM16/RMOC N.A.

يوجد إصدار آخر باسم M16/RMOC N.A.، ويضيف زرًا للإغلاق اليدوي، بينما M16/RMO N.A. هو الإصدار الأساسي بدون زر الإغلاق اليدوي الإضافي.

لذلك، يجب التأكد من كود المنتج عند التوريد لتجنب الخلط بين الإصدارين.

الفرق بين DN15 وDN20

للتأكد من اختيار المقاس الصحيح:

1/2 بوصة = DN15
3/4 بوصة = DN20
1 بوصة = DN25

وتعرض MADAS هذه المقاسات ضمن سلسلة صمامات Normally Open Manual Reset.

السلامة والتركيب

يجب اختيار الصمام وفق المقاس، نوع القلاوظ، ضغط التشغيل، جهد الملف، ونوع الغاز وبالرجوع إلى لوحة بيانات المنتج والداتا شيت. كما ينبغي أن تتم أعمال التركيب والفحص بواسطة فني مؤهل ووفق تعليمات MADAS ومتطلبات نظام الغاز.
